13.23 GORGE RADIAL ETENDU
(cycle 862, DIN/ISO : G862)
Application
Ce cycle permet d'usiner une gorge dans le sens radial. Fonctions
étendues :
Vous pouvez ajouter un chanfrein ou un arrondi au début et à la
fin du contour.
Dans le cycle, vous pouvez définir un angle pour les flancs
latéraux de la gorge.
Vous pouvez ajouter des rayons dans les angles du contour.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le diamètre de départ
Q491 est supérieur au diamètre final
Q493, le cycle exécute un usinage extérieur. Si le diamètre de
départ
Q491 est inférieur au diamètre final Q493, le cycle exécute
un usinage intérieur.

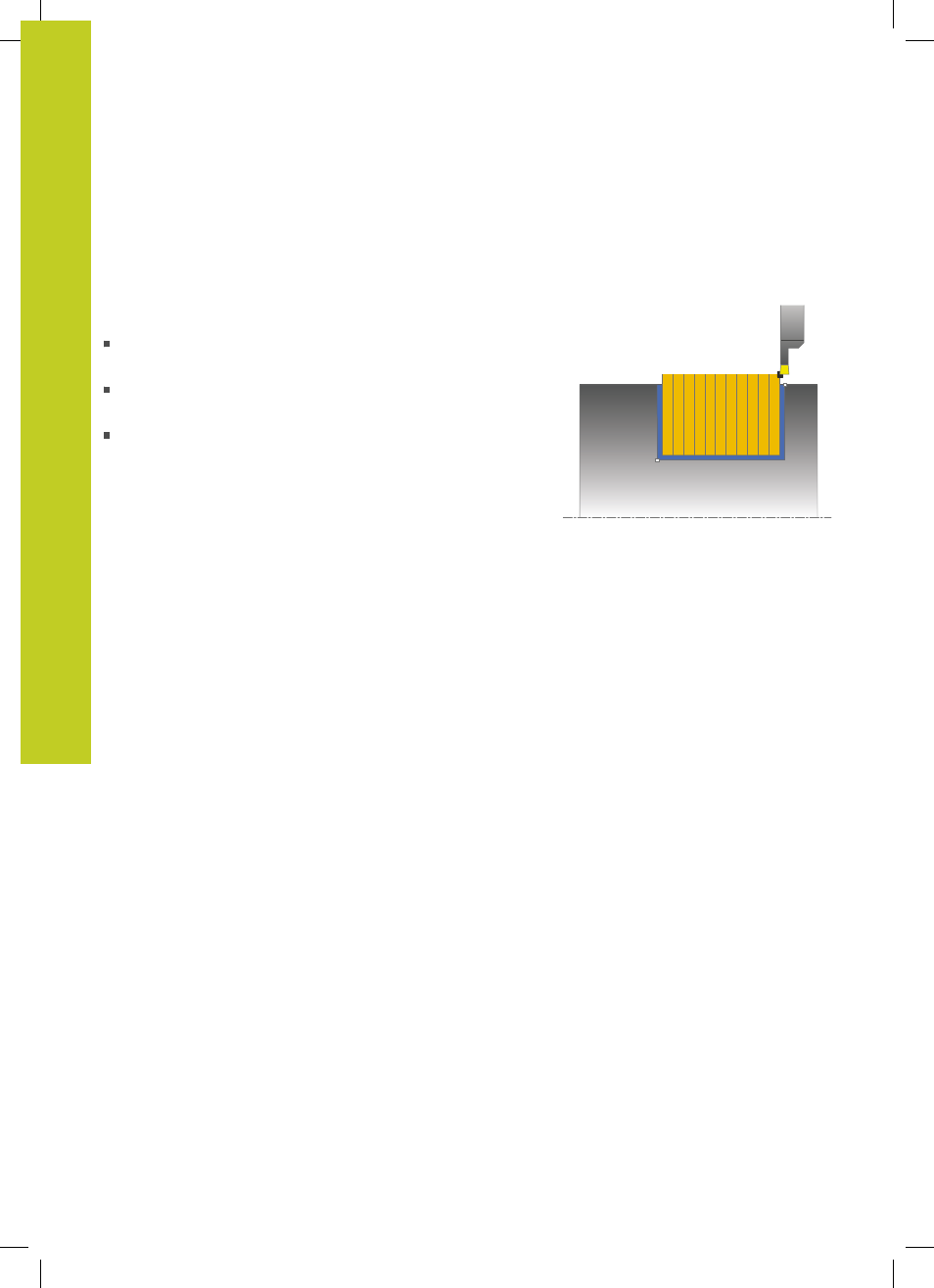

Mode opératoire du cycle d'ébauche
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide (passe latérale = 0,8 largeur de la dent).
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens axial, selon l'avance définie Q478.
3 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
4 La TNC répète ce processus (1 à 3) jusqu'à ce que la largeur de
la gorge soit atteinte.
5 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
