POINT DE REFERENCE CENTRE RAINURE (cycle 408 DIN/ISO :
G408)
16.2
16
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
425
16.2 POINT DE REFERENCE CENTRE
RAINURE (cycle 408 DIN/ISO : G408)
Mode opératoire du cycle

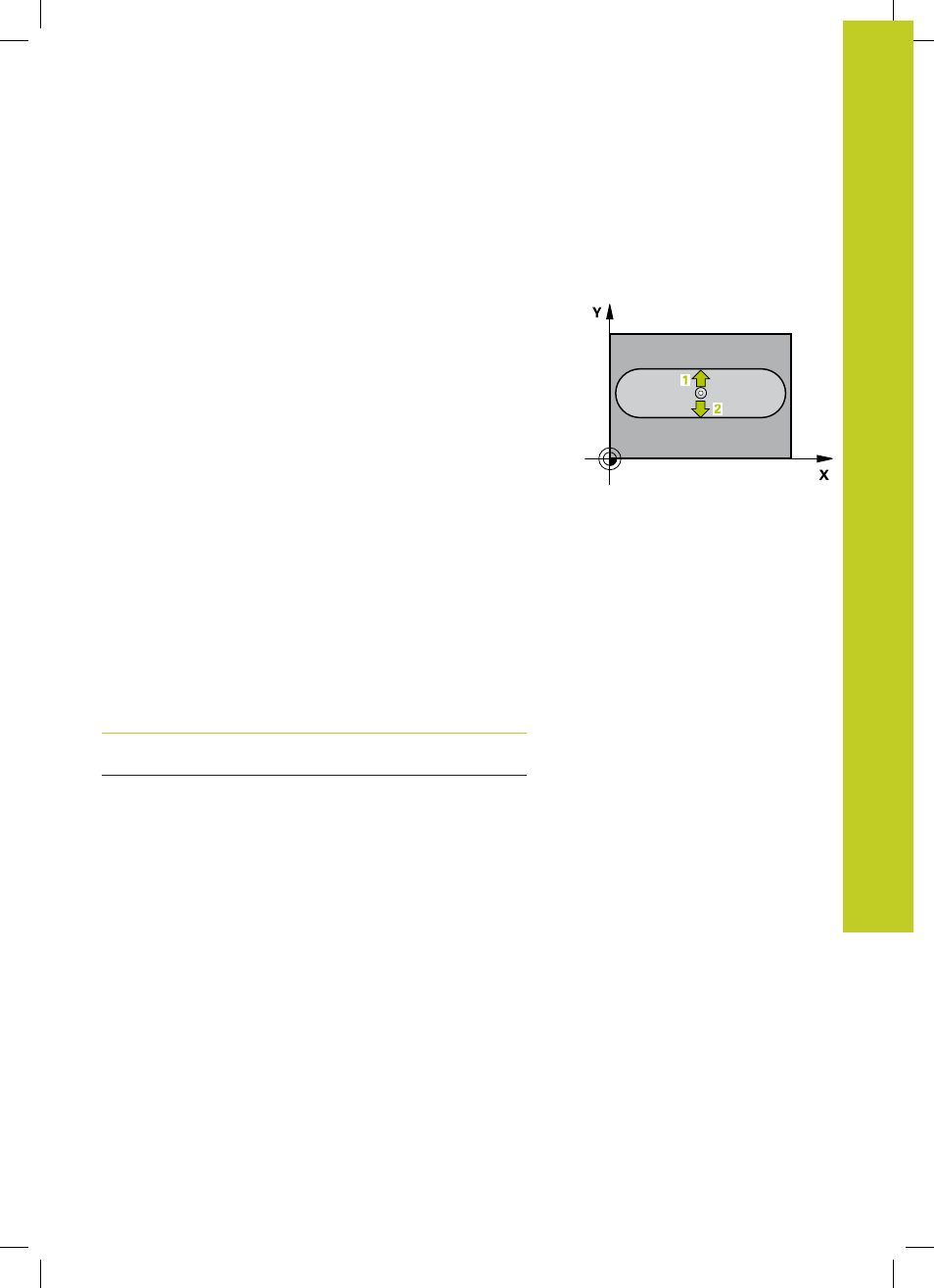

Le cycle palpeur 408 détermine le centre d'une rainure et l'initialise
comme point d'origine. Si vous le souhaitez, la TNC peut aussi
mémoriser le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur au point de palpage
1 en
avance rapide (valeur de la colonne FMAX) et selon la logique
de positionnement (voir "Exécuter les cycles palpeurs",
Page 394). La TNC calcule les points de palpage à partir des
données contenues dans le cycle et de la distance d'approche
programmée dans la colonne
SET_UP du tableau palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au
point de palpage suivant 2 et exécute à cet endroit la deuxième
opération de palpage.
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "") et enregistre les
valeurs effectives dans les paramètres Q indiqués ci-après.
5 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro paramètre Signification
Q166 Valeur effective de la largeur de
rainure mesurée
Q157 Valeur effective de l'axe central
