Cycles d'usinage : corps d'un cylindre
8.5 Exemples de programmation
8
216
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

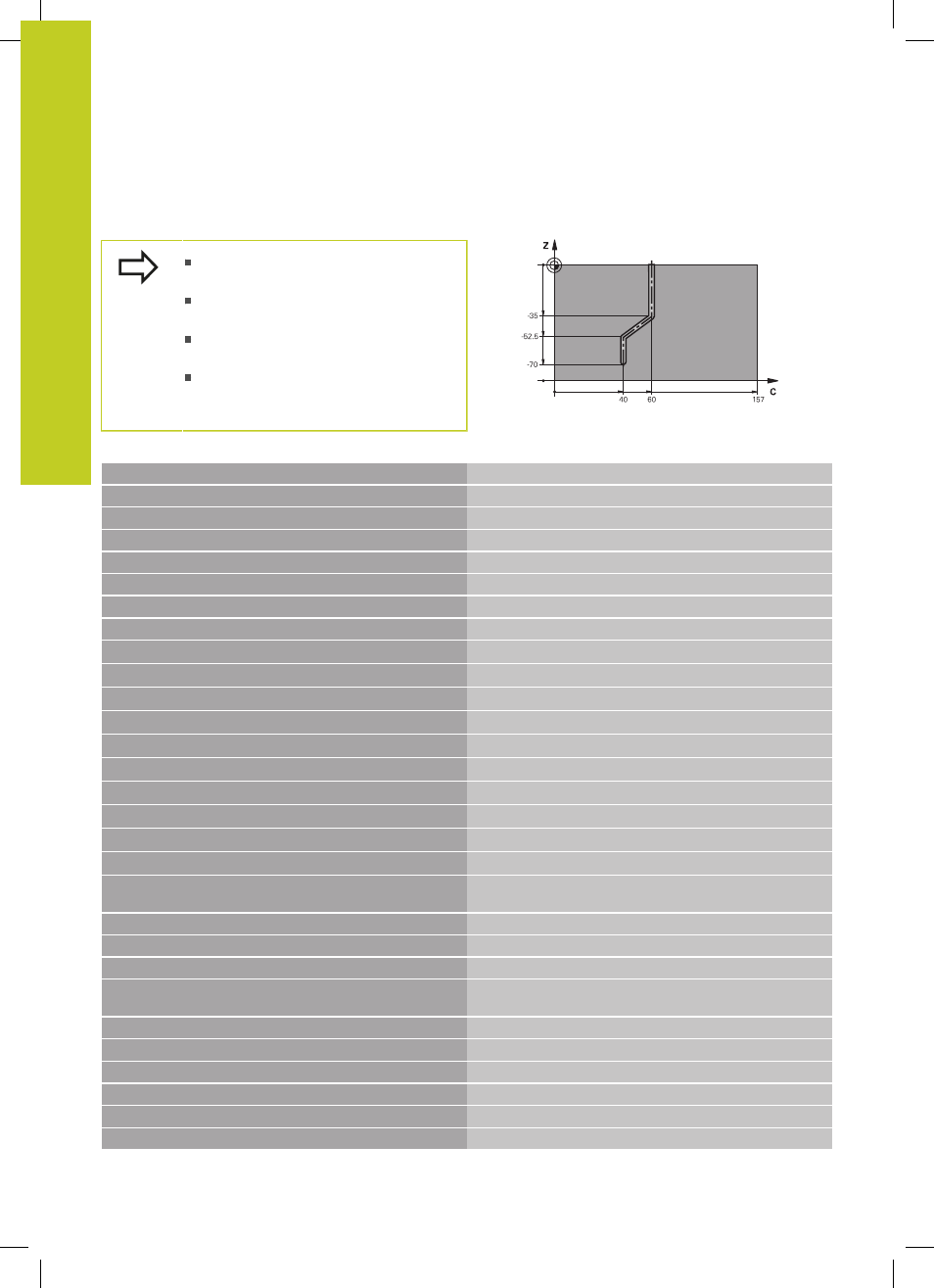

Exemple : corps d'un cylindre avec le cycle 28
Cylindre fixé au centre du plateau
circulaire
Machine équipée d'une tête B et d'une
table C
Le point d'origine est au centre du
plateau circulaire
Définition de la trajectoire du centre
outil dans le sous-programme de
contour
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000
Appel de l’outil, axe d’outil Z, diamètre 7
2 L Z+250 R0 FMAX Dégager l'outil
3 L X+50 Y+0 R0 FMAX Positionner l'outil au centre du plateau circulaire
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN FMAX Inclinaison
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 28 CORPS DU CYLINDRE
Définir les paramètres d'usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉP. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=-4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
Q20=10 ;LARGEUR DE RAINURE
Q21=0.02 ;TOLÉRANCE Reprise d'usinage active
8 L C+0 R0 FMAX M3 M99 Pré-positionner le plateau circulaire, marche broche, appel
du cycle
9 L Z+250 R0 FMAX Dégager l'outil
10 PLANE RESET TURN FMAX Annuler l'inclinaison, annuler la fonction PLANE
11 M2 Fin du programme
12 LBL 1 Sous-programme de contour, définition de la trajectoire du
centre outil
13 L X+60 X+0 RL Données dans l’axe rotatif en mm (Q17=1)
14 L Y-35
15 L X+40 Y-52.5
16 L Y-70
17 LBL 0
18 END PGM C28 MM
