Cycles d'usinage : poche avec contour

7.7

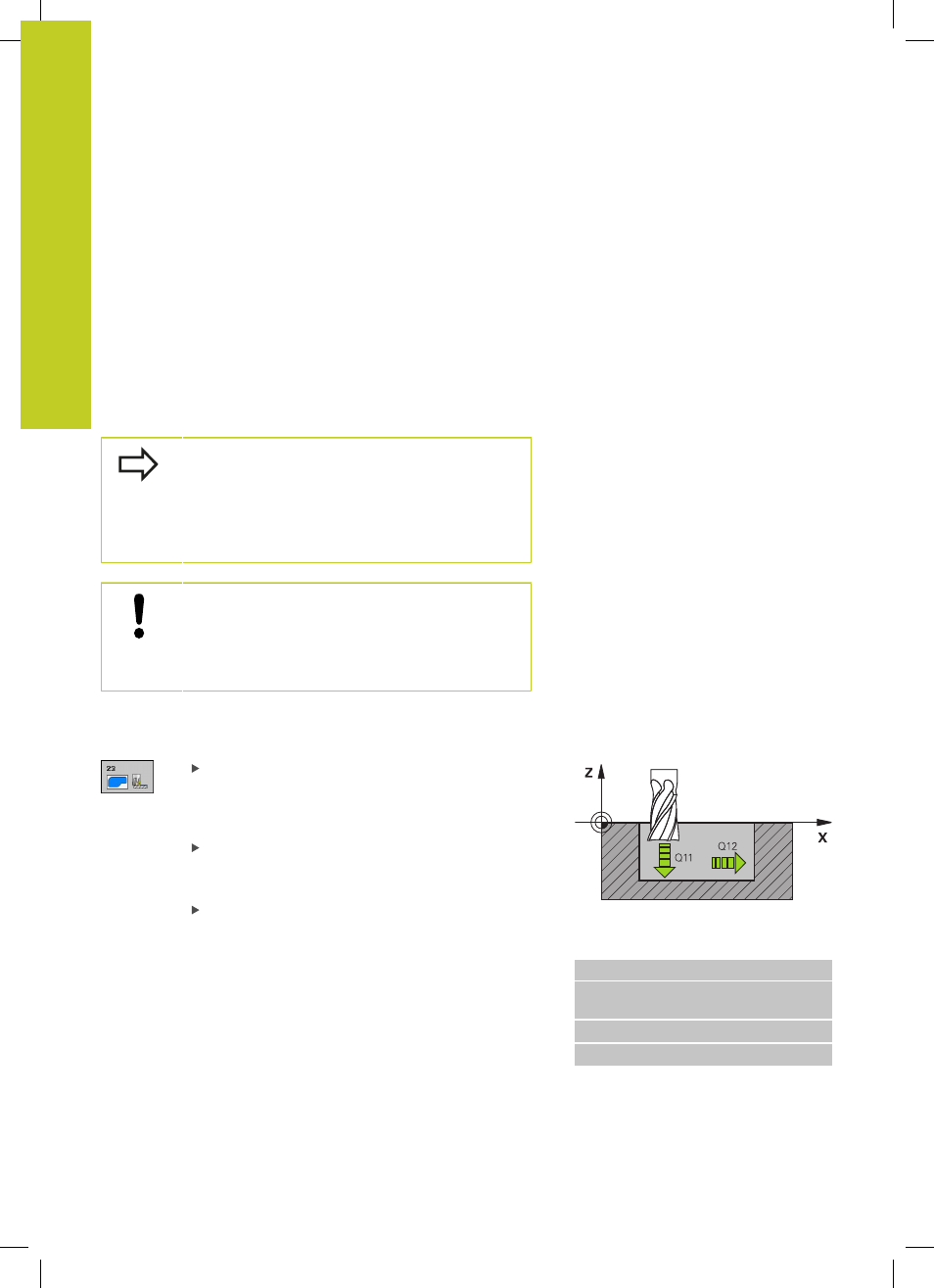

FINITION EN PROFONDEUR (cycle 23, DIN/ISO : G123)

7

192

TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

7.7

FINITION EN PROFONDEUR (cycle 23,
DIN/ISO : G123)

Mode opératoire du cycle

La TNC déplace l'outil en douceur (cercle tangentiel vertical)

vers la face à usiner s'il y a suffisamment de place pour cela. Si

l'encombrement est réduit, la TNC déplace l'outil verticalement à

la profondeur programmée. L'outil fraise ensuite ce qui reste après

l'évidement, soit la valeur de la surépaisseur de finition.

Attention lors de la programmation !

La TNC détermine automatiquement le point initial

pour la finition en profondeur. Le point de départ

dépend de la répartition des contours dans la poche.
Le rayon d'approche pour le prépositionnement à la

profondeur finale est fixe et il est indépendant de

l'angle de plongée de l'outil.

Attention, risque de collision!

Après l'exécution d'un cycle SL, vous devez

programmer le premier déplacement dans le plan

d'usinage en indiquant les deux coordonnées, p. ex.

L X+80 Y+0 R0 FMAX.

Paramètres du cycle

Avance de plongée en profondeur Q11 : vitesse

de l'outil lors de son déplacement à la profondeur,

en mm/min. Plage d'introduction 0 à 99999,9999 ou

FAUTO, FU, FZ

Avance fraisage Q12 : avance pour les

déplacements dans le plan d'usinage. Plage
d'introduction 0 à 99999,9999 ou

FAUTO, FU, FZ

Avance retrait Q208 : vitesse de déplacement

de l'outil pour sortir du trou après l'usinage, en

mm/min. Si vous introduisez Q208 = 0, l'outil sort

alors avec l'avance Q12. Plage d’introduction 0 à
99999,9999, ou

FMAX, FAUTO

Séquences CN

60 CYCL DEF 23 FINITION EN PROF.

Q11=100

;AVANCE PLONGÉE

PROF.

Q12=350

;AVANCE ÉVIDEMENT

Q208=9999

;AVANCE RETRAIT
