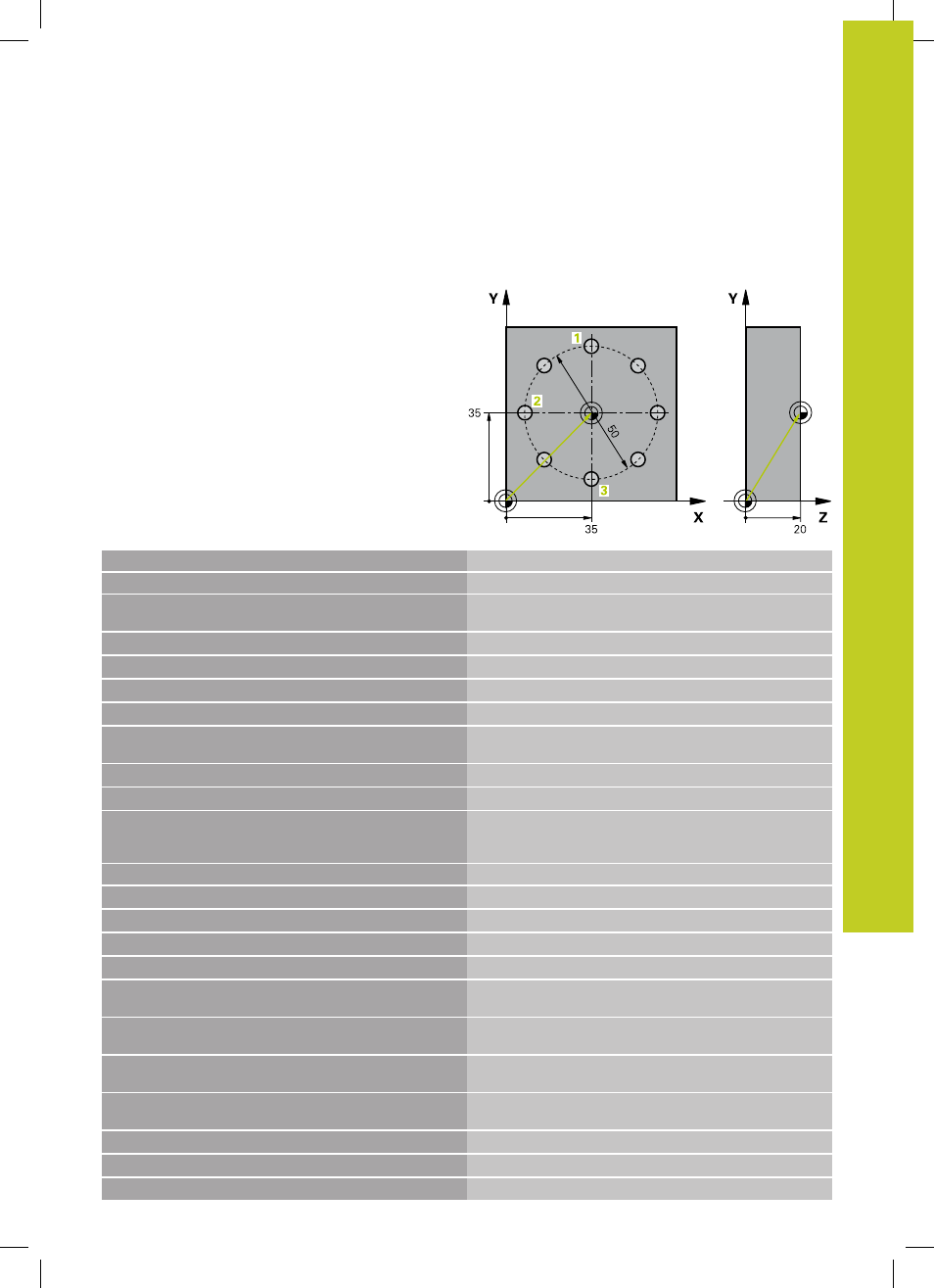

Exemple : initialiser le point d'origine sur la face supérieure de la
pièce et au centre du cercle de trous
16.15
16
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
477
16.15 Exemple : initialiser le point d'origine
sur la face supérieure de la pièce et au
centre du cercle de trous
Le centre du cercle de trous mesuré doit être mémorisé
dans un tableau Preset pour une utilisation ultérieure.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z
Appeler l'outil 0 pour définir l'axe du palpeur
2 TCH PROBE 417 PT REF. DANS AXE PALP.
Définition cycle pour initialiser le point d'origine dans l'axe
du palpeur
Q263=+7,5
;1ER POINT 1ER AXE
Point de palpage : coordonnée X
Q264=+7,5
;1ER POINT 2ÈME AXE
Point de palpage : coordonnée Y
Q294=+25
;1ER POINT 3ÈME AXE
Point de palpage : coordonnée Z
Q320=0
;DISTANCE D'APPROCHE
Distance d'approche supplémentaire à la colonne SET_UP
Q260=+50
;HAUTEUR DE SÉCURITÉ
Hauteur à laquelle l'axe du palpeur peut se déplacer sans
risque de collision
Q305=1
;N° DANS TABLEAU
Mémoriser la coordonnée Z sur la ligne 1
Q333=+0
;POINT DE RÉFÉRENCE
Initialiser l'axe palpeur à 0
Q303=+1
;TRANSFERT VAL. MESURE
Enregistrer dans le tableau PRESET.PR le point d'origine
calculé par rapport au système de coordonnées machine
(système REF)
3 TCH PROBE 416 PT RÉF. CENTRE C. TROUS
Q273=+35
;CENTRE 1ER AXE
Centre du cercle de trous : coordonnée X
Q274=+35
;CENTRE 2ÈME AXE
Centre du cercle de trous : coordonnée Y
Q262=50
;DIAMÈTRE NOMINAL
Diamètre du cercle de trous
Q291=+90
;ANGLE 1ER TROU
Angle en coordonnées polaires pour le 1er centre de trou
1
Q292=+180
;ANGLE 2ÈME TROU
Angle en coordonnées polaires pour le 2ème centre de trou
2
Q293=+270
;ANGLE 3ÈME TROU
Angle en coordonnées polaires pour le 3ème centre de trou
3
Q261=+15
;HAUTEUR DE MESURE
Coordonnée dans l'axe du palpeur à laquelle est effectuée la
mesure
Q260=+10
;HAUTEUR DE SÉCURITÉ
Hauteur à laquelle l'axe du palpeur peut se déplacer sans
risque de collision
Q305=1
;N° DANS TABLEAU
Inscrire centre du cercle de trous (X et Y) sur la ligne 1
Q331=+0
;POINT DE RÉFÉRENCE
Q332=+0
;POINT DE RÉFÉRENCE
