Utiliser les cycles d'usinage
2.3 Définition de motifs avec PATTERN DEF
2
58
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
2.3 Définition de motifs avec PATTERN
DEF
Application
La fonction PATTERN DEF permet de définir de manière simple
des motifs d'usinage réguliers que vous pouvez appeler avec la
fonction
CYCL CALL PAT. Comme pour les définitions de cycles,
vous disposez aussi de figures d'aide décrivant les paramètres à
introduire lors de la définition des motifs.
PATTERN DEF ne doit être utilisé qu'en liaison avec
l'axe d'outil Z !

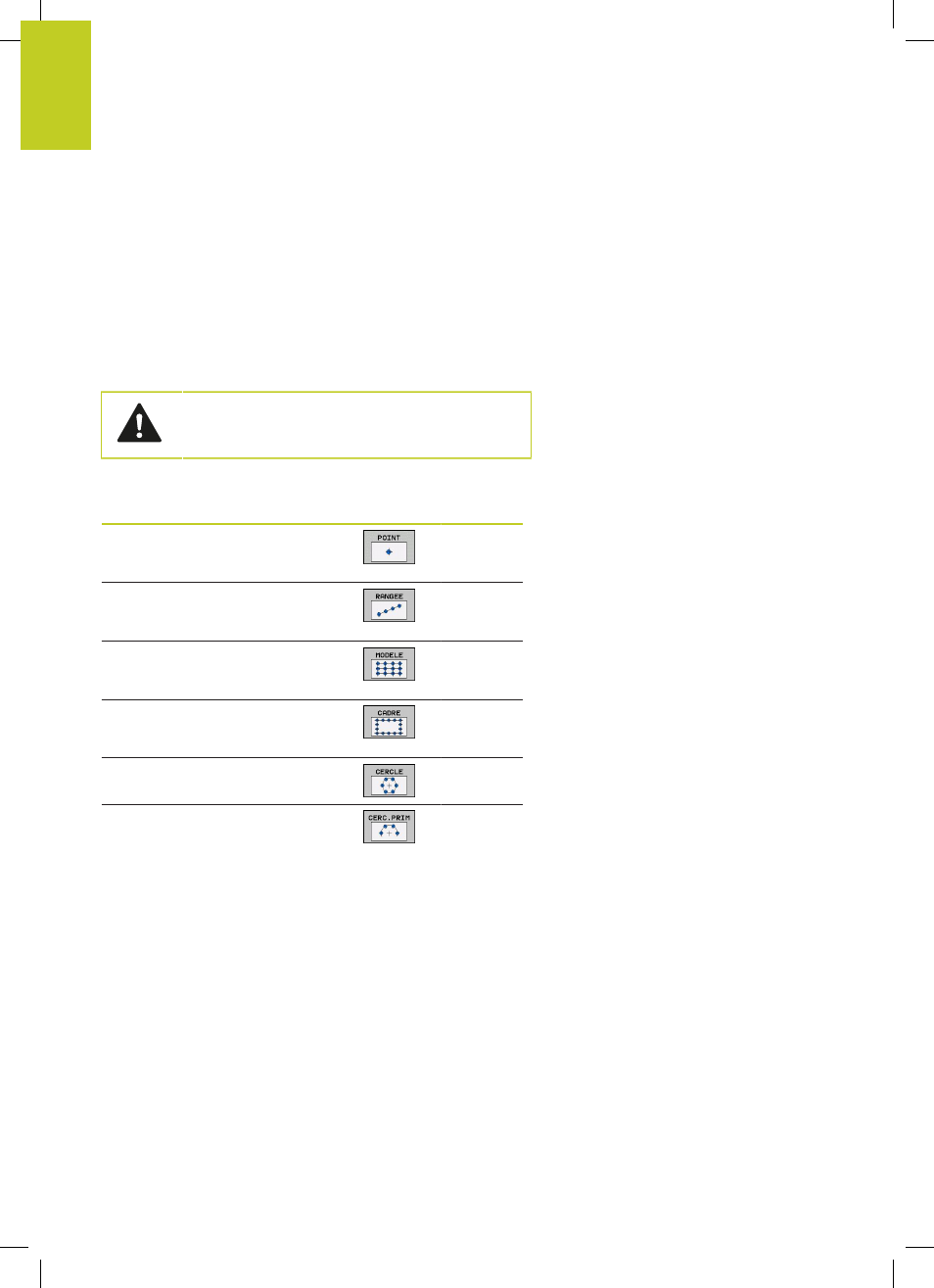

Motifs d'usinage disponibles :
Motifs d'usinage Softkey Page
POINT
Définition d'au maximum 9 positions
d'usinage au choix
60
RANGEE
Définition d'une seule rangée,
horizontale ou orientée
60
MOTIF
Définition d'un seul motif, horizontal,
orienté ou déformé
61
CADRE
Définition d'un seul cadre, horizontal,
orienté ou déformé
62
CERCLE
Définition d'un cercle entier
63
ARC DE CERCLE
Définition d'un arc de cercle
64
