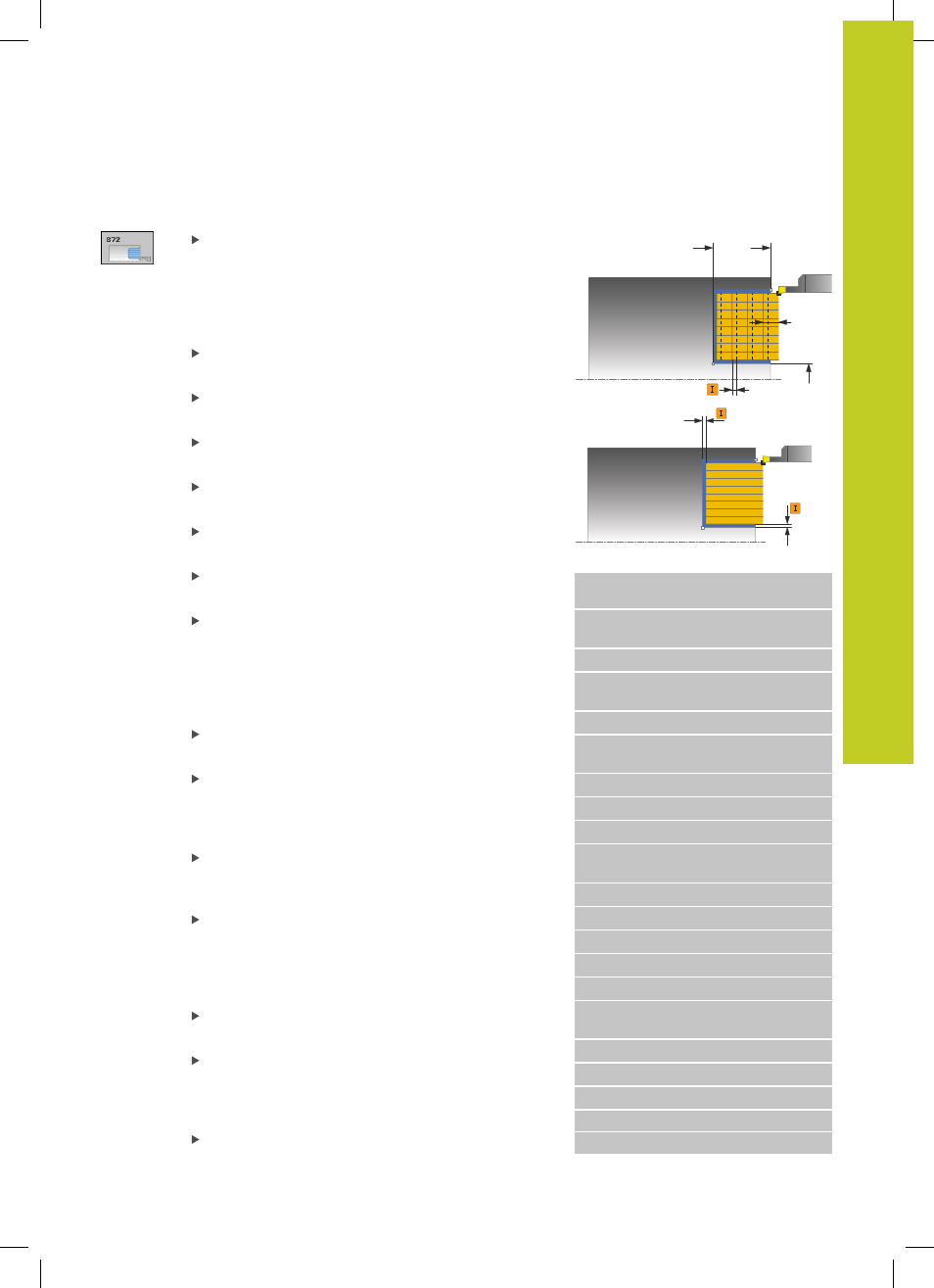

HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manuel (Page 369)

GORGE AXIAL ETENDU
(cycle 872, DIN/ISO : G872)
13.26
13
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
369
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 : réservé, sans fonction
actuellement
Diamètre début de contour Q491 : coordonnée X
du point de départ du contour (cote au diamètre)
Début du contour Z Q492 : coordonnée Z du point
de départ du contour
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Angle flanc Q495 : angle entre le flanc au point de
départ du contour et la parallèle à l'axe de rotation
Type de l'élément de départ Q501 : définir le
type de l'élément en début de contour (surface
périphérique)
0 : pas d'élément supplémentaire
1 : chanfrein
2 : rayon
Taille de l'élément de départ Q502 : dimension de
l'élément de départ (section de chanfrein)
Rayon au coin du contour Q500 : rayon dans
l'angle intérieur du contour. Si aucun rayon n'est
indiqué, le rayon du contour sera celui de la
plaquette.
Angle second flanc Q496 : angle entre le flanc
au point final du contour et la parallèle à l'axe de
rotation
Type de l'élément final Q503 : définir le type de
l'élément en fin de contour
0 : pas d'élément supplémentaire
1 : chanfrein
2 : rayon
Taille de l'élément final Q504 : dimension de
l'élément final (section de chanfrein)
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Q460 Ø Q493
Q494
Q463
Q492
Ø Q483
Q484
Séquences CN
11 CYCL DEF 871 GORGE AXIAL
ETENDU
Q215=+0 ;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q491=+75 ;DEPART CONTOUR
DIAMETRE
Q492=-20 ;DEPART CONTOUR Z
Q493+50 ;DIAMETRE FIN DE
CONTOUR
Q494=-50 ;FIN DE CONTOUR Z
Q495=+5 ;ANGLE FLANC
Q501=+1 ;TYPE ELEMENT DEPART
Q502=+0.5 ;TAILLE ELEMENT
DEPART
Q500=+1.5 ;RAYON COIN CONTOUR
Q496=+5 ;ANGLE SECOND FLANC
Q503=+1 ;TYPE ELEMENT FINAL
Q504=+0.5 ;TAILLE ELEMENT FINAL
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q463=+0 ;PASSE LIMITE
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
