FRAISAGE TRANSVERSAL (cycle 232, DIN/ISO : G232) 10.4
10
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
239
10.4 FRAISAGE TRANSVERSAL (cycle 232,
DIN/ISO : G232)
Mode opératoire du cycle
Le cycle 232 permet d'exécuter l'usinage d'une surface plane en
plusieurs passes en tenant compte d'une surépaisseur de finition.
Pour cela, vous disposez de trois stratégies d'usinage :
Stratégie Q389=0 : usinage en méandres, passe latérale à
l'extérieur de la surface à usiner
Stratégie Q389=1 : usinage en méandres, passe latérale à
l'intérieur de la surface à usiner
Stratégie Q389=2 : usinage unidirectionnel, dégagement et
passe latérale en avance de positionnement
1 En partant de la position actuelle, la TNC positionne, selon
FMAX, l'outil au point initial 1 avec la logique de positionnement.
Si la position actuelle dans l'axe de broche est supérieure
au saut de bride, la TNC positionne d'abord l’outil dans le plan
d’usinage, puis dans l’axe de broche ; dans le cas contraire, elle
positionne l'outil d'abord au saut de bride et ensuite dans le plan
d’usinage. Le point initial dans le plan d'usinage est situé près
de la pièce ; il est décalé de la valeur du rayon d'outil et de la
distance d'approche latérale.
2 Pour terminer, l'outil se déplace dans l'axe de broche, selon
l'avance de positionnement, jusqu’à la première profondeur de
passe calculée par la TNC.

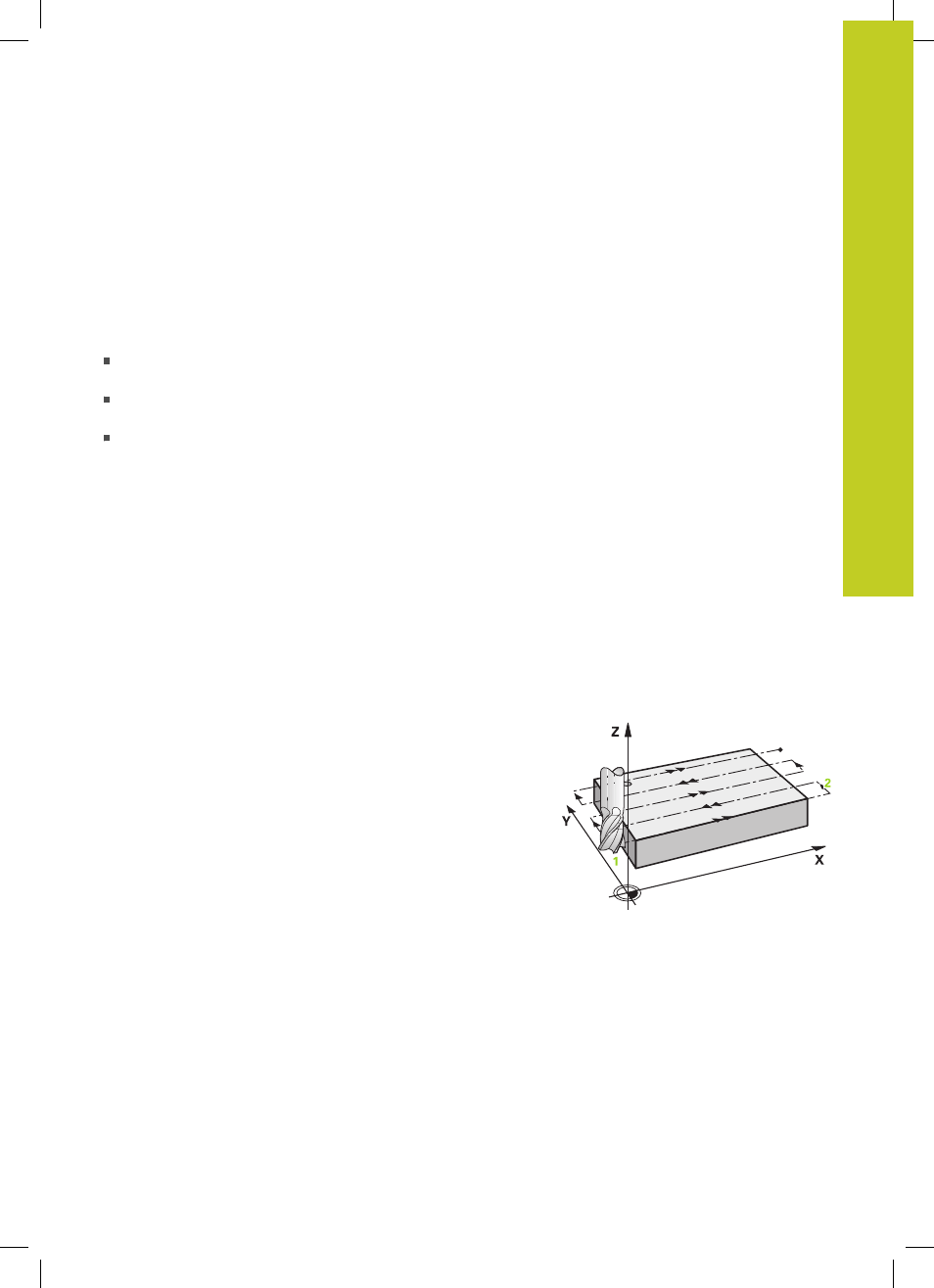

Stratégie Q389=0
3 L'outil se déplace ensuite au point final 2 selon l'avance de
fraisage programmée. Le point final est situé à l'extérieur de
la surface. La TNC le calcule en fonction du rayon d'outil et
des valeurs programmées pour le point initial, la longueur et la
distance d'approche latérale.
4 Selon l'avance de pré-positionnement, la TNC décale l'outil
transversalement jusqu'au point initial de la ligne suivante ; la
TNC calcule le décalage à partir de la largeur programmée, du
rayon d'outil et du facteur de recouvrement maximal.
5 L'outil revient ensuite au point initial 1.
6 Le processus est répété jusqu'à ce que la surface programmée
soit intégralement usinée. A la fin de la dernière trajectoire, la
passe est assurée à la profondeur d'usinage suivante.
7 Pour minimiser les courses inutiles, la surface est ensuite
usinée dans l'ordre chronologique inverse.
8 Le processus est répété jusqu’à ce que toutes les passes
soient exécutées. Lors de la dernière passe, l'outil n'exécute
que l'usinage de la surépaisseur de finition, selon l'avance de
finition.
9 Pour terminer, la TNC ramène l'outil, selon FMAX, au saut de
bride.
