Cycles d'usinage : poche de contour avec formule de contour
9.1 Cycles SL avec formule complexe de contour
9
222
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
Contours superposés
Par principe, la TNC considère un contour programmé comme
étant une poche. Grâce aux fonctions de formule de contour, vous
pouvez convertir un contour en îlot
Un nouveau contour peut être construit en superposant des poches
et des îlots. De cette manière, vous pouvez agrandir la surface
d'une poche par superposition d'une autre poche ou la réduire avec
un îlot.
Sous-programmes : poches superposées
Les exemples de programmation suivants
correspondent à des programmes avec description
de contour qui sont définis dans un programme avec
définition de contour. Le programme de définition
de contour doit lui-même être appelé dans le
programme principal avec la fonction
SEL CONTOUR.

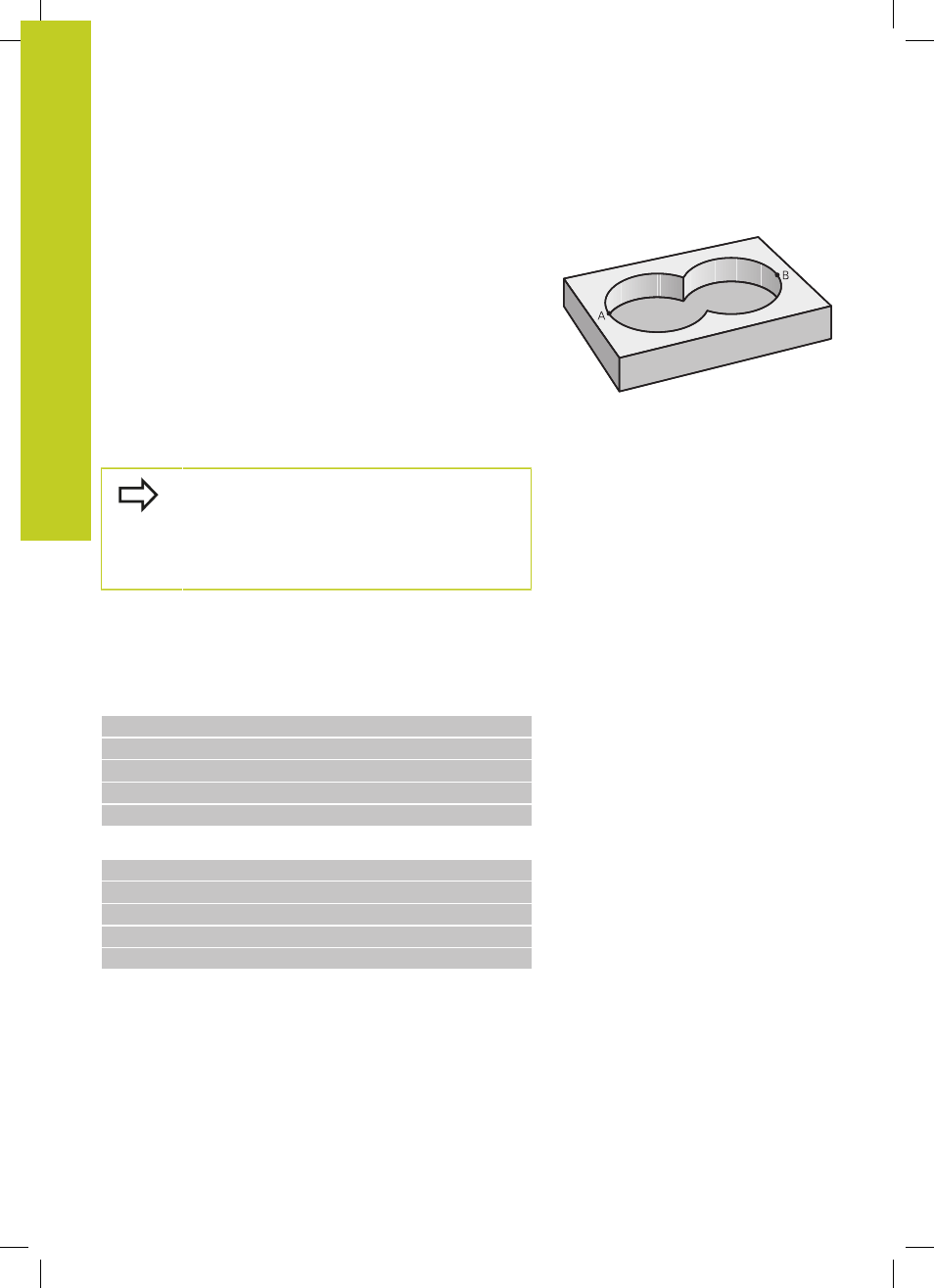

Les poches A et B sont superposées.
La TNC calcule les points d’intersection S1 et S2, il n'ont pas
besoin d'être programmés.
Les poches sont programmées comme des cercles entiers.
Programme de description de contour 1: Poche A
0 BEGIN PGM POCHE_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM POCHE_A MM
Programme de description de contour 2: Poche B
0 BEGIN PGM POCHE_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM POCHE_B MM
