POINT DE REFERENCE CENTRE DE CERCLE DE TROUS (cycle 416
DIN/ISO : G416)
16.10
16
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
461
16.10 POINT DE REFERENCE CENTRE DE
CERCLE DE TROUS (cycle 416 DIN/
ISO : G416)
Mode opératoire du cycle

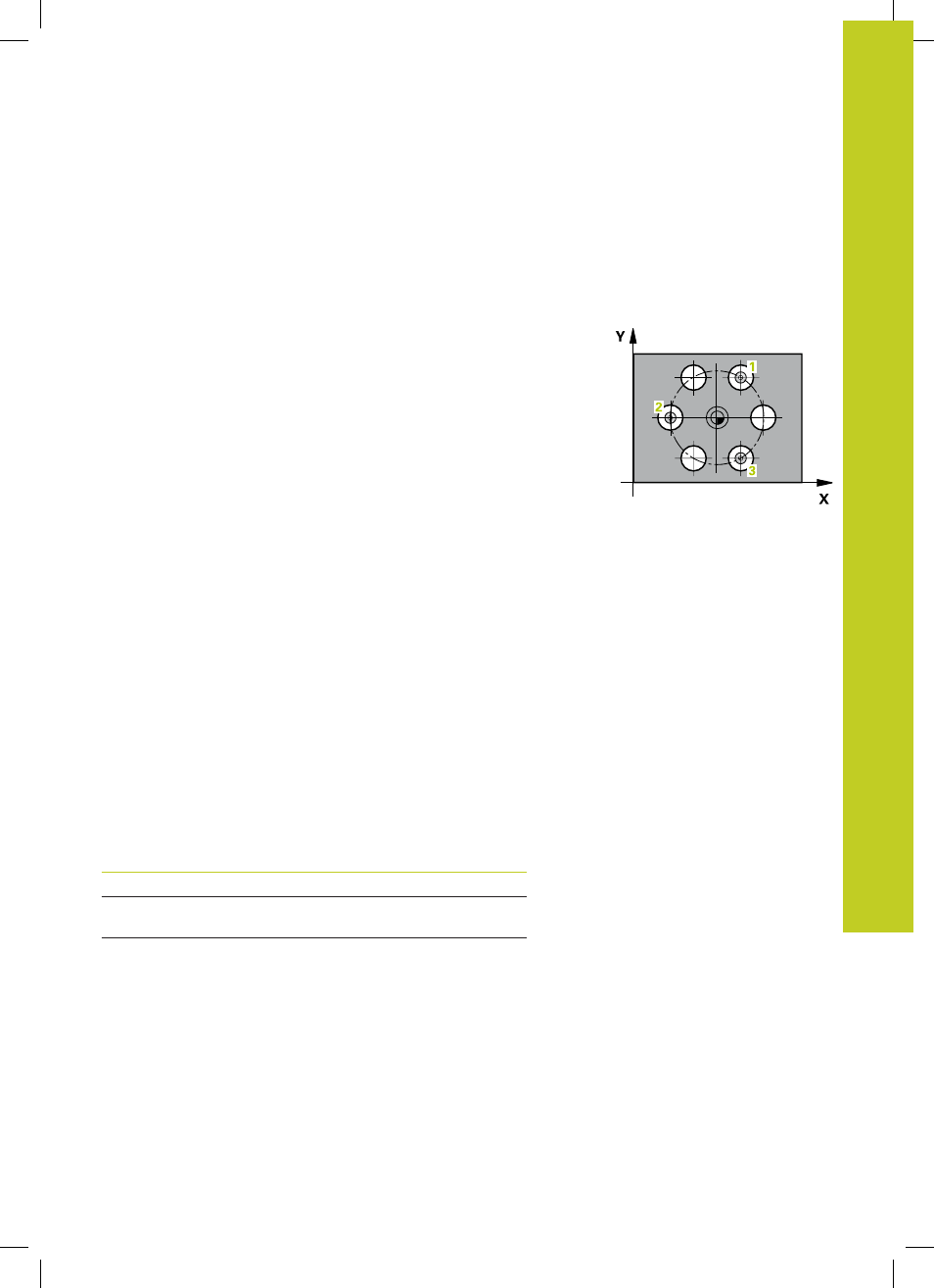

Le cycle palpeur 416 calcule le centre d'un cercle de trous en
mesurant trois trous et initialise ce centre comme point d'origine.
Si vous le souhaitez, la TNC peut aussi mémoriser le centre dans
un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur au centre programmé du premier
trou 1 FMAX(voir "Exécuter les cycles palpeurs", Page 394) en
avance rapide (valeur de la colonne FMAX) et selon la logique de
positionnement. (voir "Exécuter les cycles palpeurs", Page 394)
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et enregistre le centre du premier trou en palpant
quatre fois.
3 Puis, le palpeur retourne à la hauteur de sécurité avant de se
positionner au centre programmé du second trou 2.
4 La TNC déplace le palpeur à la hauteur de mesure programmée
et enregistre le centre du deuxième trou en palpant quatre fois.
5 Puis, le palpeur retourne à la hauteur de sécurité avant de se
positionner au centre programmé du troisième trou 3.
6 La TNC déplace le palpeur à la hauteur de mesure programmée
et enregistre le centre du troisième trou en palpant quatre fois.
7 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation
du point de référence", Page 423) et enregistre les valeurs
effectives dans les paramètres Q énumérés ci-après.
8 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro de
paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe
secondaire
Q153 Valeur effective diamètre cercle de
trous
