MESURE COORDONNEE (cycle 427, DIN/ISO : G427) 17.11
17
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
511

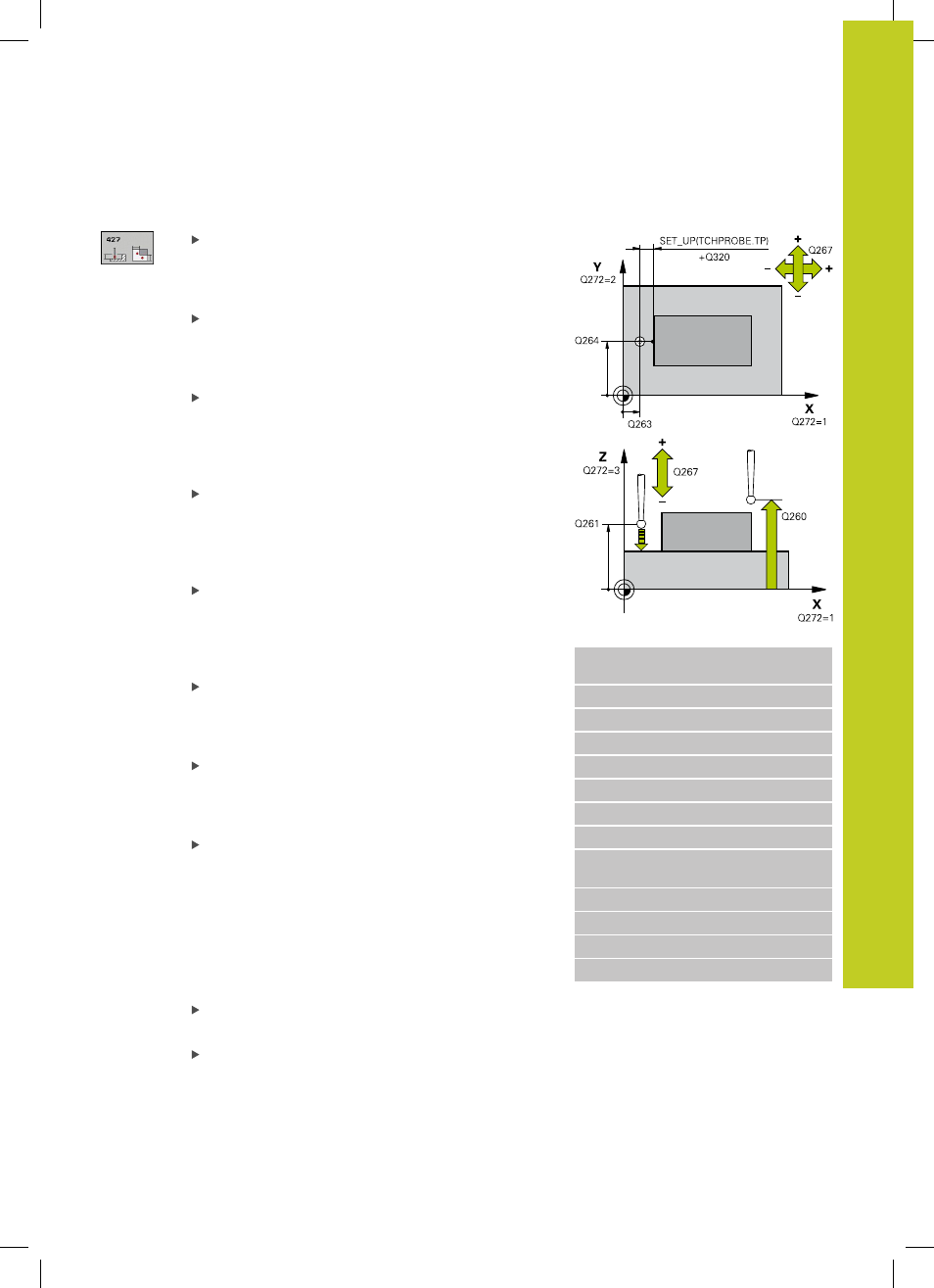

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Axe de mesure (1...3 : 1 = axe principal) Q272 :
axe dans lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe secondaire = axe de mesure
3 : axe palpeur = axe de mesure
Sens de déplacement 1 Q267 : sens de
déplacement du palpeur vers la pièce
-1 : sens de déplacement négatif
+1 : sens de déplacement positif
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Procès verbal de mesure Q281 : définir si la TNC
doit établir un procès verbal de mesure
0 : ne pas établir de procès verbal de mesure
1 : établir un procès verbal de mesure. La TNC
enregistre par défaut le fichier TCHPR427.TXT dans
le répertoire TNC:\.
2 : interrompre le déroulement du programme et
émettre le procès-verbal de mesure sur l'écran de la
TNC. Poursuivre le programme avec Start CN.
Cote max. Q288 : valeur de mesure max. autorisée.
Plage d’introduction 0 à 99999,9999
Cote min. Q289 : valeur de mesure min. autorisée.
Plage d’introduction 0 à 99999,9999
Séquences CN
5 TCH PROBE 427 MESURE
COORDONNEE
Q263=+35 ;1ER POINT 1ER AXE
Q264=+45 ;1ER POINT 2ÈME AXE
Q261=+5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q272=3 ;AXE DE MESURE
Q267=-1 ;SENS DEPLACEMENT
Q260=+20 ;HAUTEUR DE SECURITE
Q281=1 ;PROCES VERBAL
MESURE
Q288=5.1 ;COTE MAX.
Q289=4.95 ;COTE MIN.
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;OUTIL
