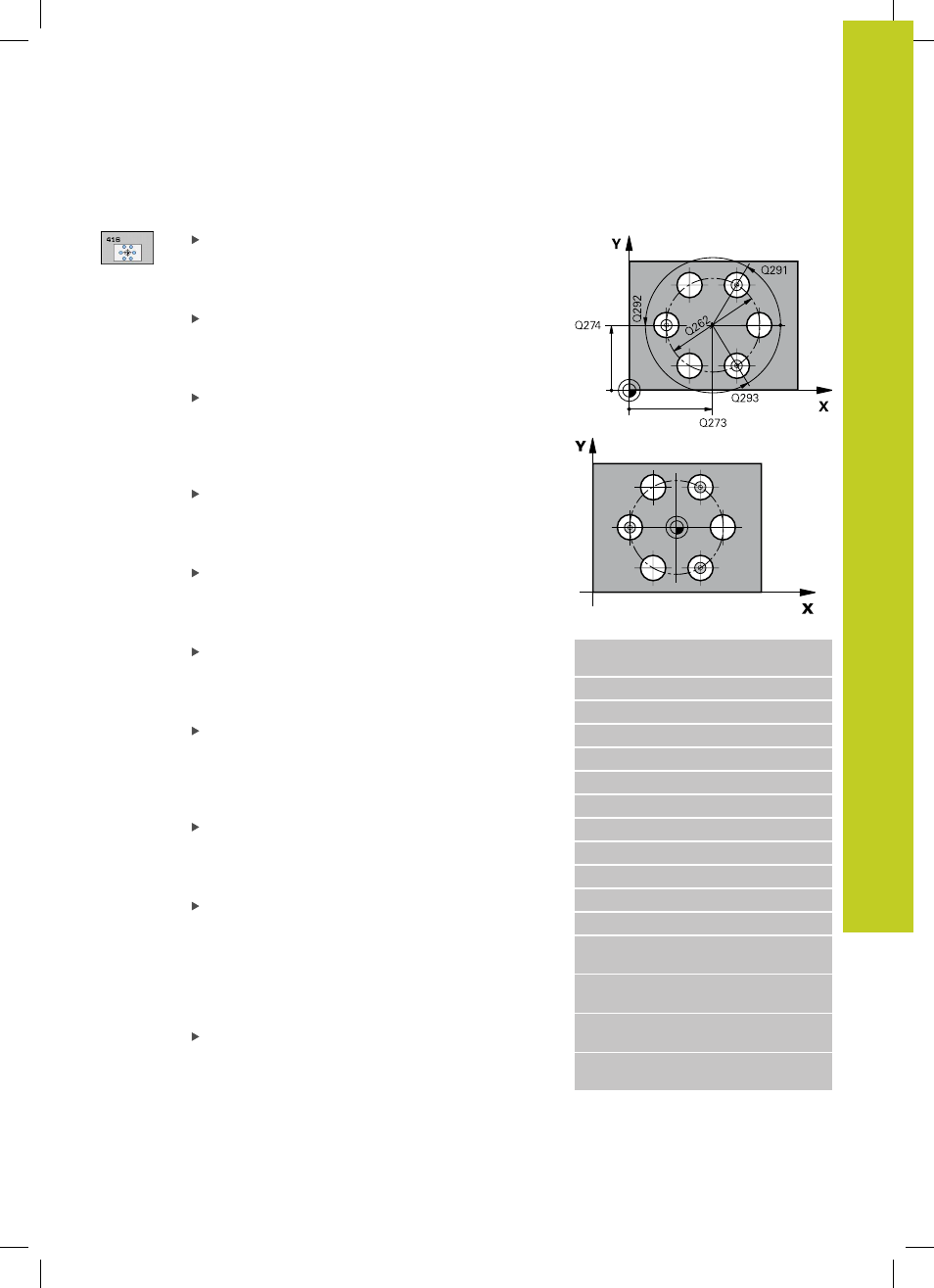

POINT DE REFERENCE CENTRE DE CERCLE DE TROUS (cycle 416
DIN/ISO : G416)
16.10
16
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
463
Paramètres du cycle
Centre 1er axe Q273 (en absolu) : centre du cercle
de trous (valeur nominale) dans l'axe principal du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Centre 2ème axe Q274 (en absolu) : centre
du cercle de trous (valeur nominale) dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Diamètre nominal Q262 : introduire le diamètre
approximatif du cercle de trous. Plus le diamètre
du trou est petit et plus le diamètre nominal à
introduire doit être précis. Plage d'introduction -0 à
99999,9999
Angle 1er trou Q291 (en absolu) : angle en
coordonnées polaires du premier centre de trou
dans le plan d'usinage. Plage d'introduction
-360,0000 à 360,0000
Angle 2ème trou Q292 (en absolu) : angle en
coordonnées polaires du deuxième centre de
trou dans le plan d'usinage. Plage d'introduction
-360,0000 à 360,0000
Angle 3ème trou Q293 (en absolu) : angle en
coordonnées polaires du troisième centre de
trou dans le plan d'usinage. Plage d'introduction
-360,0000 à 360,0000
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Numéro dans tableau Q305 : indiquer le numéro
de la ligne du tableau de points zéro/tableau preset
à laquelle la TNC doit mémoriser les coordonnées
du cercle de trous. Si vous introduisez Q305=0,
la TNC initialise automatiquement le nouveau
point d'origine au centre du cercle de trous. Plage
d'introduction 0 à 2999
Nouveau pt de réf. axe principal Q331 (en
absolu) : coordonnée dans l'axe principal à laquelle
la TNC doit initialiser le centre calculé pour le cercle
de trous. Valeur par défaut = 0. Plage d'introduction
-99999,9999 à 99999,9999
Séquences CN
5 TCH PROBE 416 PT RÉF. CENTRE C.
TROUS
Q273=+50 ;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2ÈME AXE
Q262=90 ;DIAMÈTRE NOMINAL
Q291=+34 ;ANGLE 1ER TROU
Q292=+70 ;ANGLE 2ÈME TROU
Q293=+210 ;ANGLE 3ÈME TROU
Q261=-5 ;HAUTEUR DE MESURE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q305=12 ;N° DANS TABLEAU
Q331=+0 ;POINT DE RÉFÉRENCE
Q332=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
Q381=1 ;PALPER DS AXE
PALPEUR
Q382=+85 ;1ÈRE COORD DS AXE
PALP.
Q383=+50 ;2ÈME COORD. DS AXE
PALP.
