13.9 TOURNAGE CONTOUR
LONGITUDINAL
(cycle 810, DIN/ISO : G810)
Application
Ce cycle permet d'usiner dans le sens longitudinal un profil
quelconque. Le contour est défini dans un sous-programme.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le point de départ du contour est supérieur au point final, le cycle
exécute un usinage extérieur. Si le point de départ du contour est
inférieur au point final, le cycle exécute un usinage intérieur.

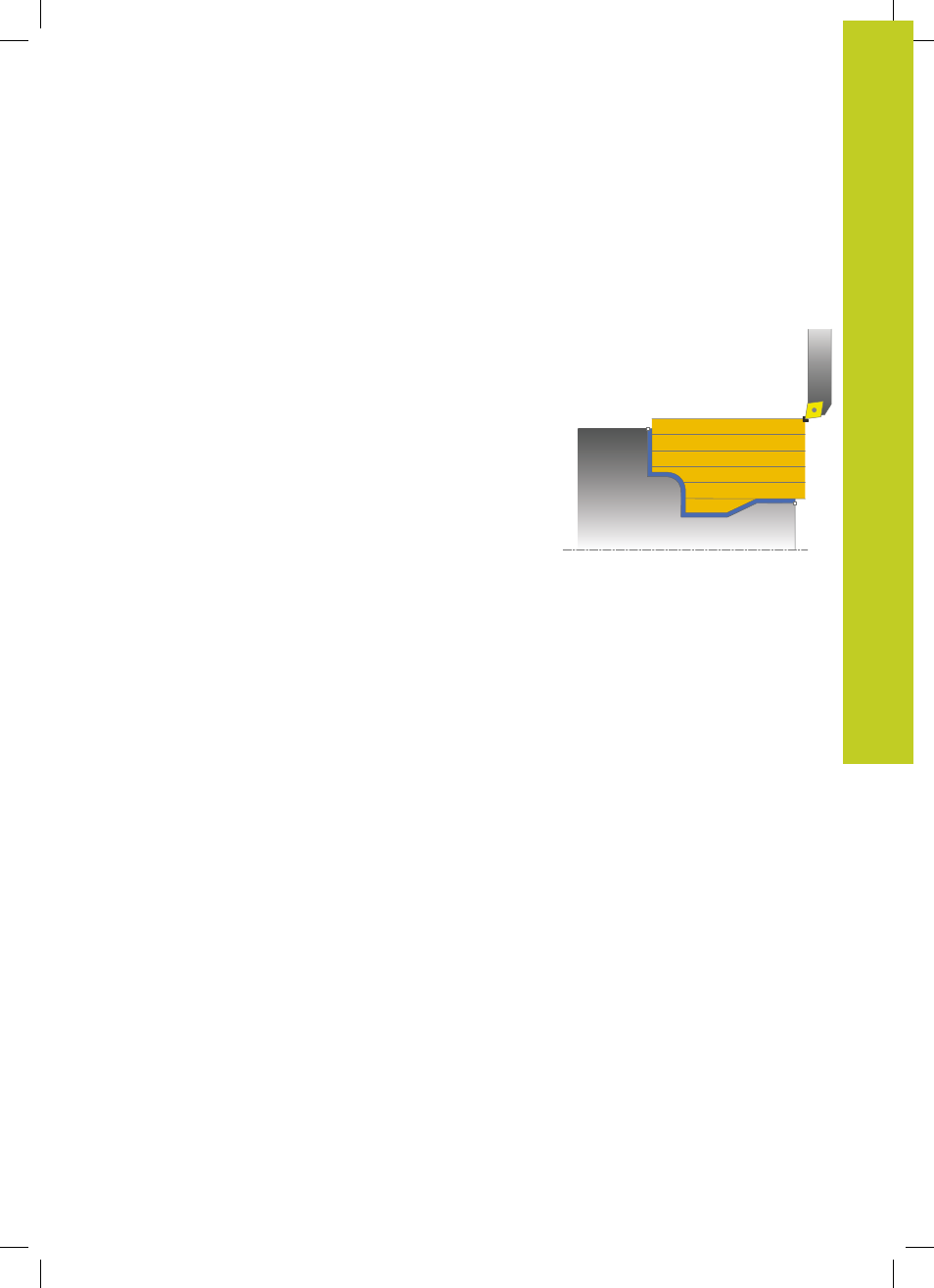

Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure au point de départ du contour, la TNC positionne l'outil
à la distance d'approche de la coordonnée Z, et démarre le cycle à
cet endroit.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide. La valeur de la passe est calculée par la TNC à l'aide de
Q463 PROF. COUPE MAX..
2 La TNC usine la zone comprise entre la position de départ et
le point final dans le sens longitudinal. L'usinage dans le sens
longitudinal a lieu en paraxial, selon l'avance définie
Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance
définie.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour
soit terminé.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
