Cycles : tournage

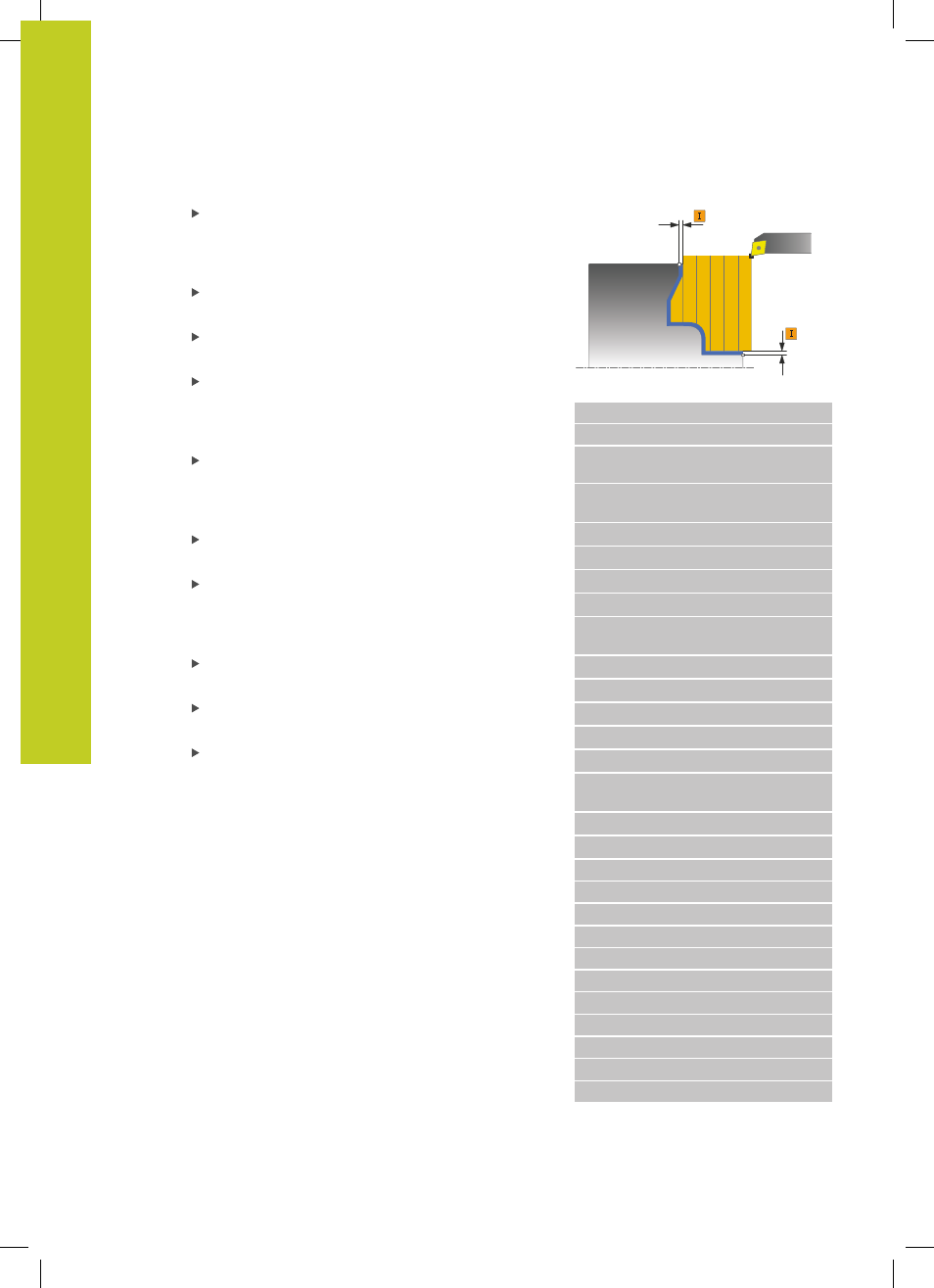

13.15 TOURNAGE CONTOUR TRANSVERSAL
(cycle 820, DIN/ISO : G820)
13
330
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Plongée Q487 : autoriser l'usinage d'éléments
plongeants
0
: pas d'usinage d'éléments plongeants
1
: usinage d'éléments plongeants
Avance de plongée Q488 : vitesse d'avance lors
d'usinage d'éléments plongeants
Limitation de coupe Q479 : activer la limitation de
coupe
0
: limitation de coupe inactive
1
: limitation de coupe active (
Q480/Q482)
Diamètre limite Q480 : valeur X pour la limite du
contour (cote au diamètre)
Valeur limite Z Q482 : valeur Z pour la limite du
contour
Lissage du contour Q506 :
0
: après chaque coupe le long du contour (à
l'intérieur de la zone de coupe)
1
: après la dernière coupe (contour complet) ;
dégager à 45 °
2
: pas de lissage de contour ; dégager à 45°
Ø Q483
Q484
Séquences CN
9 CYCL DEF 14.0 CONTOUR
10 CYCL DEF 14.1 LABEL CONTOUR 2
11 CYCL DEF 820 TOURNAGE CONTOUR
TRANSVERSAL
Q215=+0
;OPERATIONS
D'USINAGE
Q460=+2
;DISTANCE D'APPROCHE
Q499 =+0
;INVERSER CONTOUR
Q463=+3
;PROF. COUPE MAX.
Q478=+0.3
;AVANCE EBAUCHE
Q483=+0.4
;SUREPAISSEUR
DIAMETRE
Q484=+0.2
;SUREPAISSEUR Z
Q505=+0.2
;AVANCE DE FINITION
Q487=+1
;PLONGEE
Q488=+0
;AVANCE PLONGEE
Q479=+0
;LIMITATION COUPE
Q480=+0
;VALEUR LIMITE
DIAMETRE
Q482=+0
;VALEUR LIMITE Z
Q506=+0
;LISSAGE CONTOUR
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+75 Z-20
17 L X+50
18 RND R2
19 L X+20 Z-25
20 RND R2
21 L Z+0
22 LBL 0
