MESURE TROU (cycle 421, DIN/ISO : G421) 17.5
17
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
491
17.5 MESURE TROU (cycle 421, DIN/ISO :
G421)

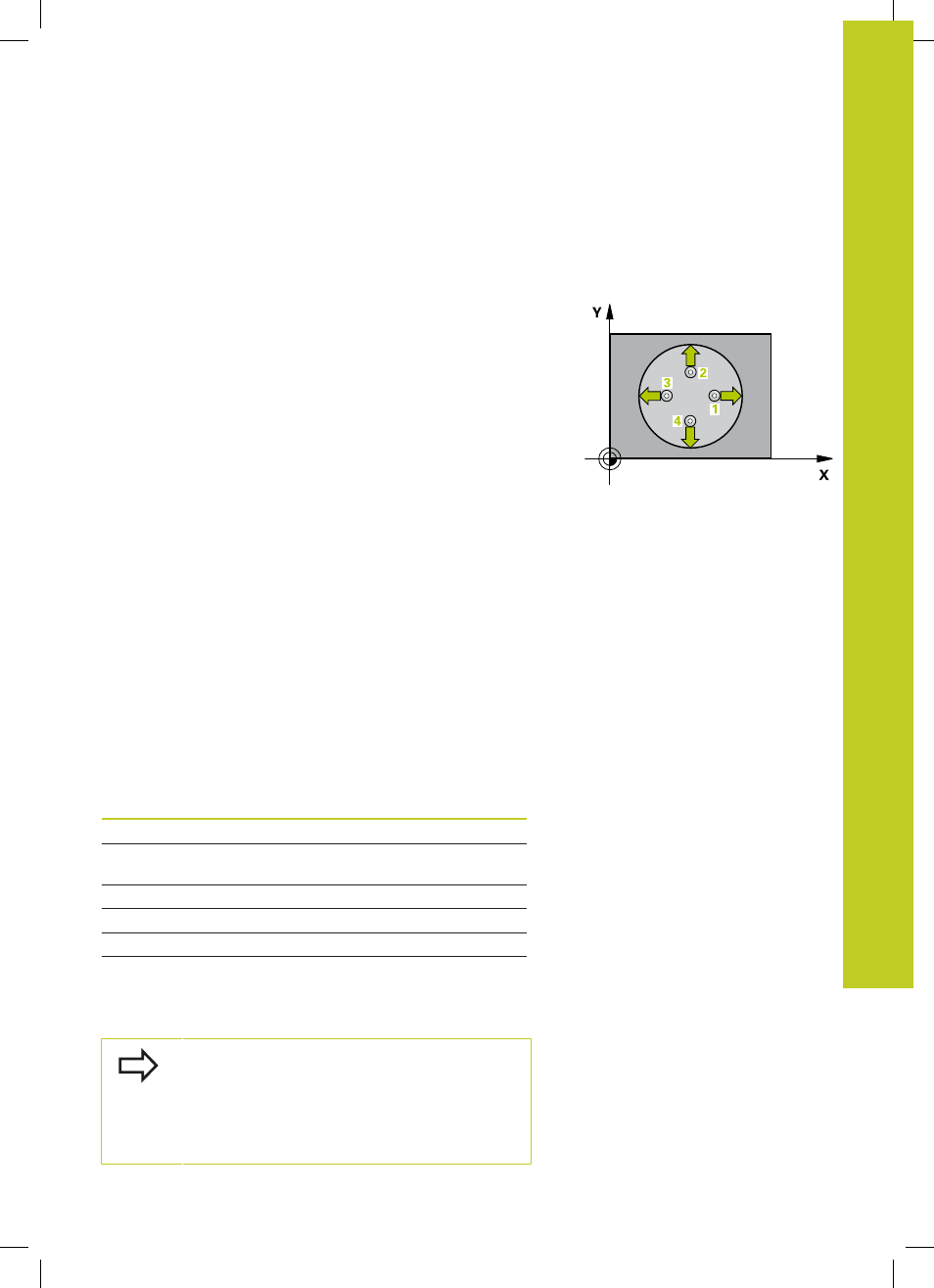

Mode opératoire du cycle
Le cycle palpeur 421 détermine le centre et le diamètre
d'un trou (poche circulaire). Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare les valeurs
effectives aux valeurs nominales et mémorise les écarts dans les
paramètres-système.
1 La TNC positionne le palpeur au point de palpage
1 en avance
rapide (valeur de la colonne FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 394).
La TNC calcule les points de palpage à partir des données du
cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). La TNC détermine
automatiquement le sens du palpage en fonction de l'angle
initial programmé.
3 Le palpeur suit ensuite une trajectoire circulaire, soit à la
hauteur de mesure, soit à la hauteur de sécurité, pour se
positionner au point de palpage suivant 2 où il exécute la
deuxième opération de palpage.
4 La TNC positionne le palpeur au point de palpage 3 , puis au
point de palpage 4 et y exécute respectivement la troisième et
la quatrième opération de palpage.
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants :
Numéro de
paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe
secondaire
Q153 Valeur effective diamètre
Q161 Ecart centre axe principal
Q162 Ecart centre axe secondaire
Q163 Ecart de diamètre
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Plus l'incrément angulaire programmé est petit
et plus la cote du trou calculée par la TNC sera
imprécise. Valeur d'introduction min. : 5°
