Cycles palpeurs : initialisation automatique des points d'origine
16.6 POINT DE REFERENCE INTERIEUR CERCLE (cycle 412 DIN/ISO :
G412)
16
442
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

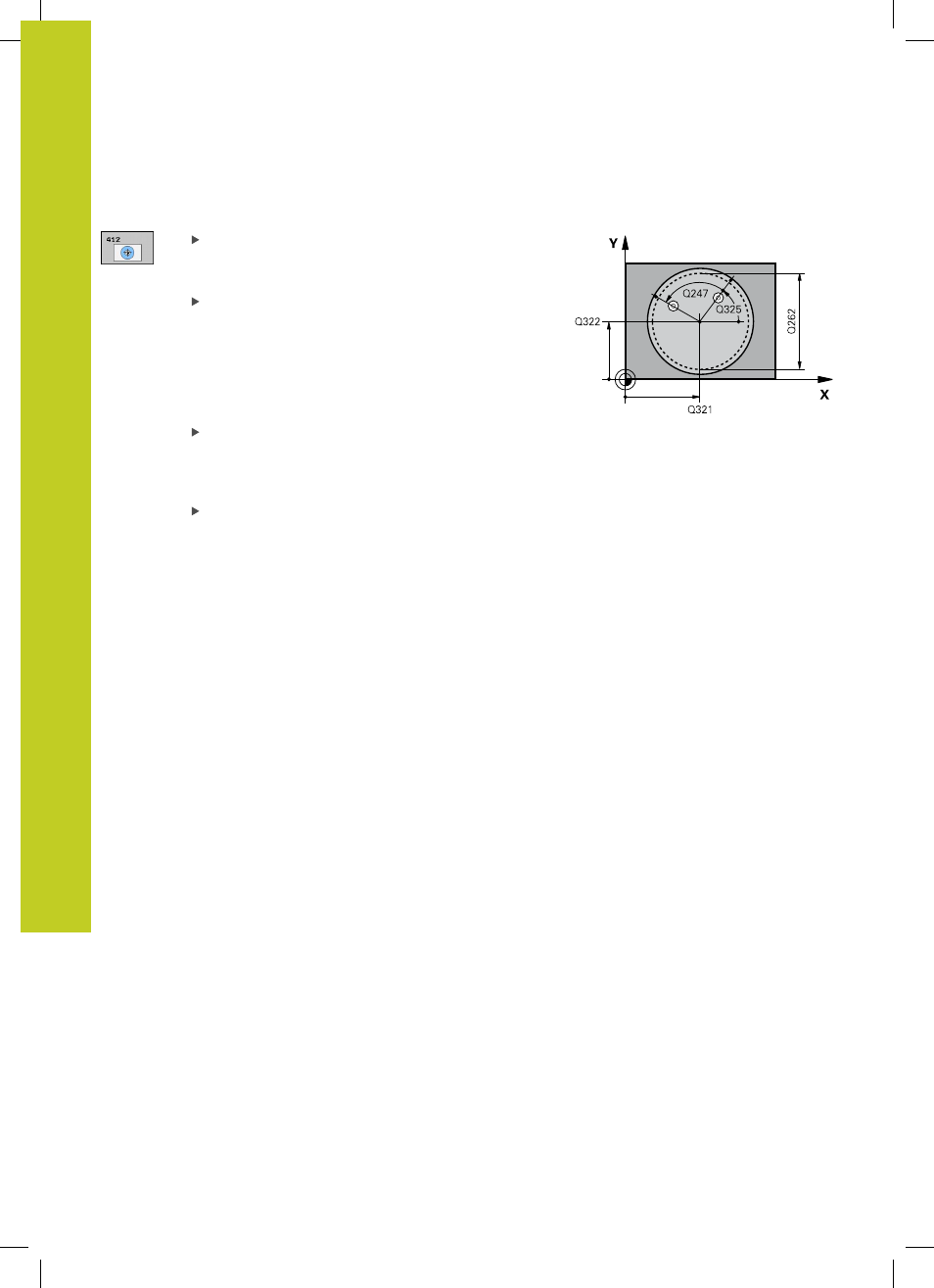

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre de la
poche dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre de la
poche dans l'axe secondaire du plan d'usinage. Si
vous programmez Q322 = 0, la TNC aligne le centre
du trou sur l'axe Y positif, si vous programmez Q322
différent de 0, la TNC aligne le centre du trou à la
position nominale. Plage d’introduction -99999,9999
à 99999,9999
Diamètre nominal Q262 : diamètre approximatif de
la poche circulaire (trou). Introduire de préférence
une valeur plus petite. Plage d'introduction 0 à
99999,9999
Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point
de palpage. Plage d'introduction -360,000 à 360,000
