POINT DE REFERENCE EXTERIEUR COIN (cycle 414 DIN/ISO :
G414)
16.8
16
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
451
16.8 POINT DE REFERENCE EXTERIEUR
COIN (cycle 414 DIN/ISO : G414)
Mode opératoire du cycle
Le cycle palpeur 414 détermine le point d'intersection de deux
droites et l'initialise comme point d'origine. Si vous le souhaitez,
la TNC peut également mémoriser le point d'intersection dans un
tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur au point de palpage
1 en avance
rapide (valeur de la colonne FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 394)

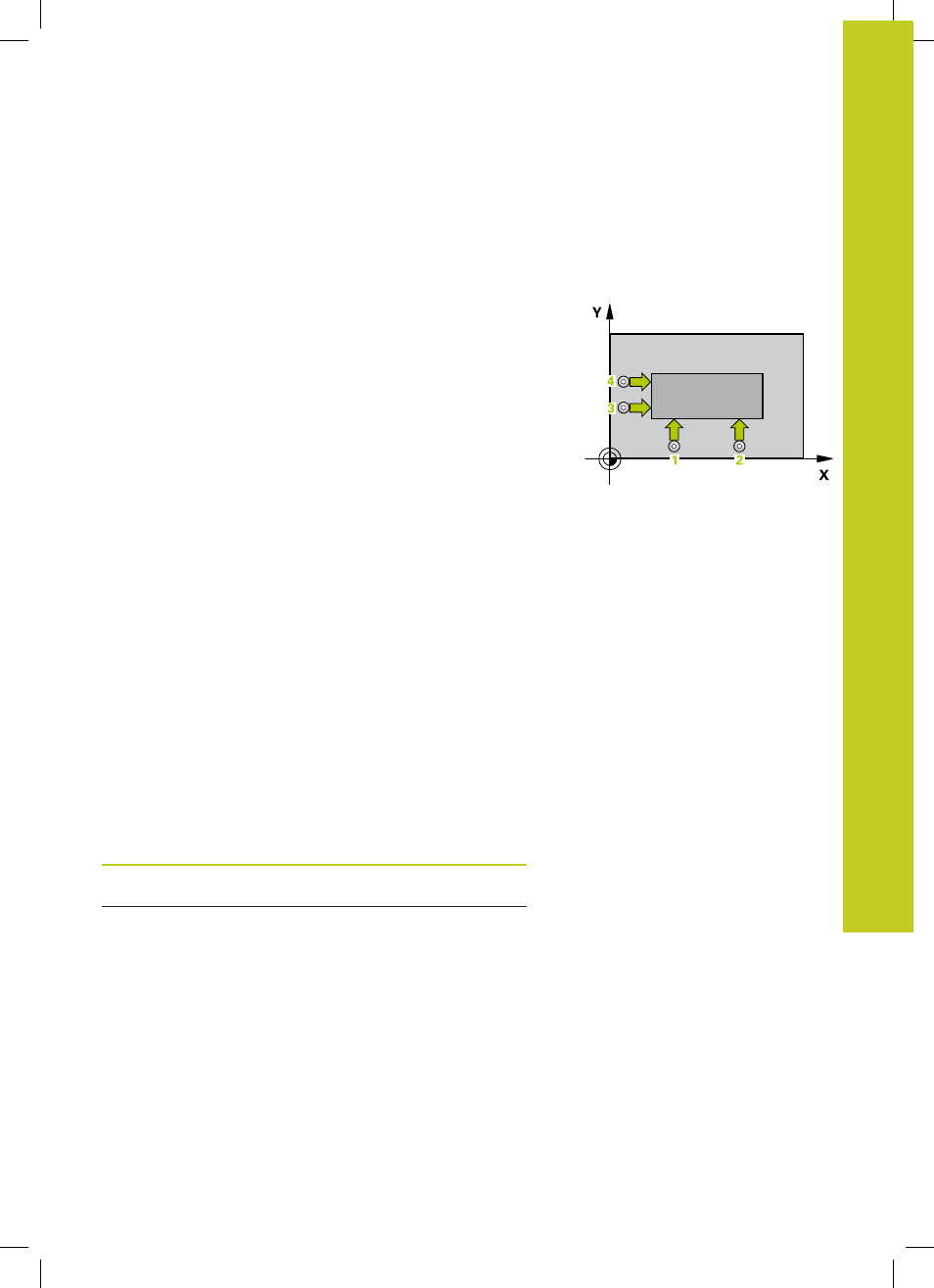

(voir fig. en haut à droite). La TNC décale alors le palpeur de la
valeur de la distance d'approche, dans le sens opposé au sens
de déplacement concerné.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). La TNC détermine
automatiquement la direction de palpage en fonction du 3ème
point de mesure programmé.
1 Puis, le palpeur se rend au point de palpage suivant 2 où il
exécute la deuxième opération de palpage.
2 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 et y exécute respectivement la troisième et la
quatrième opération de palpage.
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation du
point de référence", Page 423) et enregistre les coordonnées du
coin calculé dans les paramètres Q énumérés ci-après.
4 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro de
paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
secondaire
