GRAVAGE (cycle 225, DIN/ISO : G225) 12.6
12
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
279

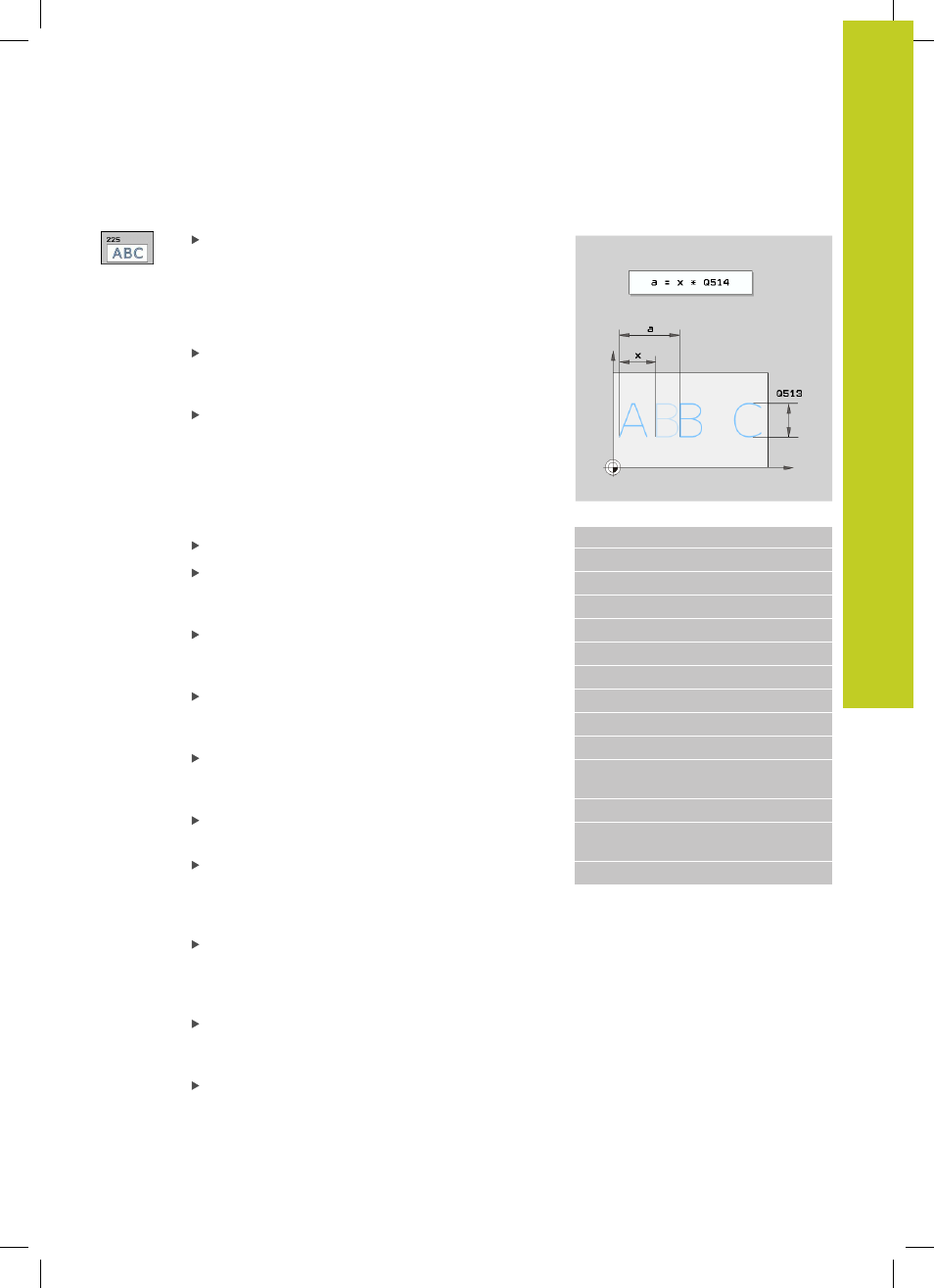

Paramètres du cycle
Texte à graver QS500 : Texte à graver entre
guillemets Affectation d'une variable string avec la
touche Q du pavé numérique, la touche Q du clavier
ASCII correspond à une saisie normale de texte.
Caractères autorisés :voir "Graver des variables du
système"
Hauteur caract. Q513 (en absolu) : hauteur des
caractères à graver en mm. Plage d’introduction 0 à
99999,9999
Facteur écart Q514 : la police utilisée correspond à
une police proportionnelle. Chaque caractère a donc
sa propre largeur que la TNC grave en fonction de la
définition de Q154=0. Avec une définition de Q514
différent de 0, la TNC applique un facteur d'échelle
sur l'écart entre les caractères. Plage d'introduction
0 à 9,9999
Police Q515 : pour l'instant sans fonction
Texte sur une droite/un cercle (0/1) Q516
Graver un texte le long d'une droite : introduire 0.
Graver un texte sur un arc de cercle : introduire 1.
Position angulaire Q374 : angle au centre,
si le texte doit être écrit sur un cercle. Plage
d'introduction -360,0000° à 360,0000°
Rayon du cercle Q517 (absolu) : rayon de l'arc de
cercle en mm, sur lequel le texte doit être gravé.
Plage d’introduction 0 à 99999,9999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond de la gravure
Avance de plongée en profondeur Q206 : vitesse
de l'outil lors de son positionnement à la profondeur,
en mm/min. Plage d’introduction 0 à 99999,999 ou
FAUTO, FU
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage d’introduction 0 à 99999,9999 ou
PREDEF
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999 ou
PREDEF
Séquences CN
62 CYCL DEF 225 GRAVAGE
Qs500=“A“ ;TEXTE À GRAVER
Q513=10 ;HAUTEUR CARACTÈRE
Q514=0 ;FACTEUR ÉCART
Q515=0 ;POLICE
Q515=0 ;DISPOSITION TEXTE
Q374=0 ;POSITION ANGULAIRE
Q517=0 ;RAYON CERCLE
Q207=750 ;AVANCE FRAISAGE
Q201=-0.5 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE
PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
