Décalage du POINT ZERO
(cycle 7, DIN/ISO : G54)
11.2
11
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
247

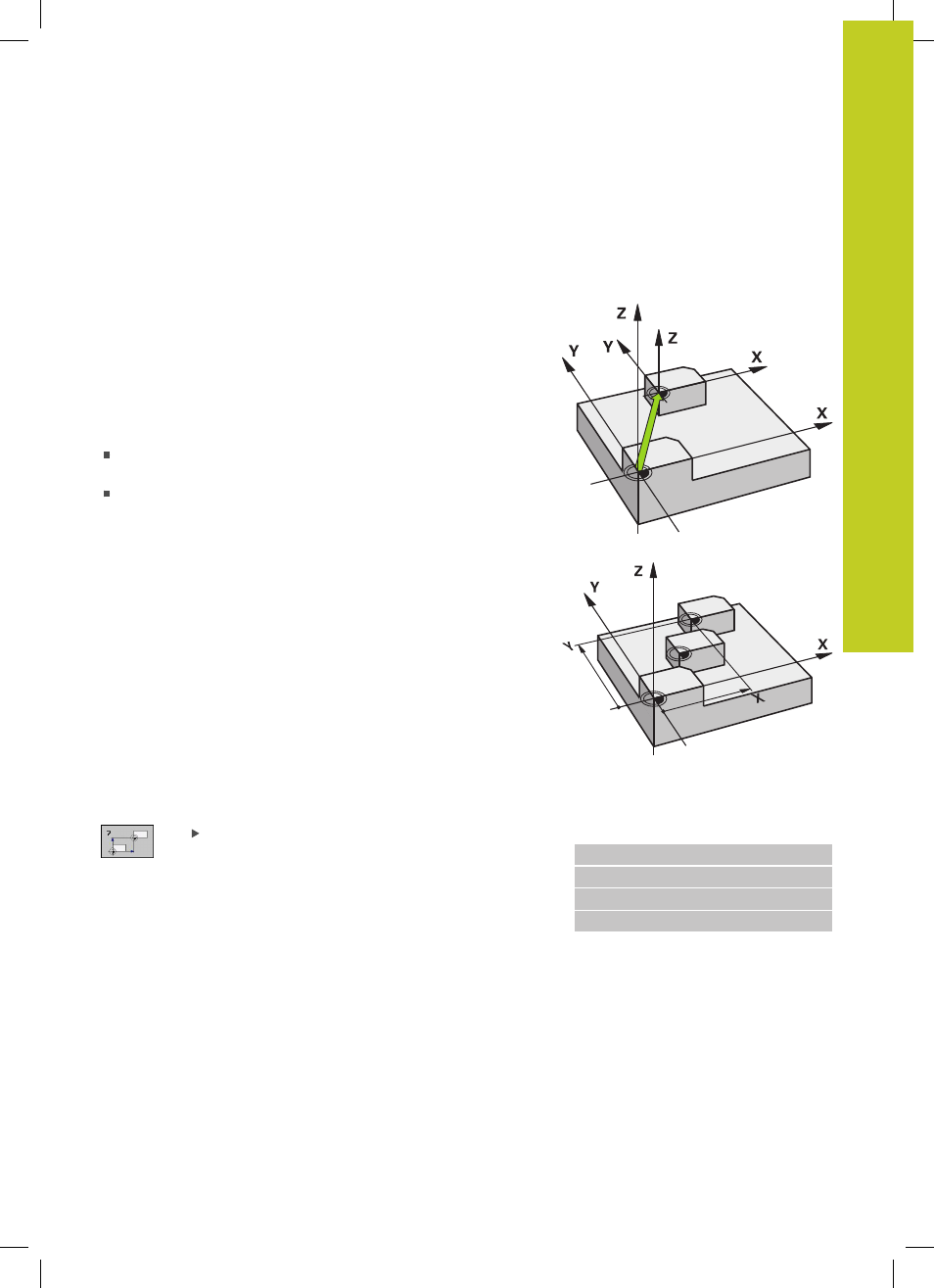

11.2 Décalage du POINT ZERO
(cycle 7, DIN/ISO : G54)
Activation
Grâce au décalage du POINT ZERO, vous pouvez répéter des
opérations d'usinage à plusieurs endroits sur la pièce.
Après la définition du cycle décalage du POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La
TNC affiche le décalage sur chaque axe dans l'affichage d'état
supplémentaire. Il est également possible de programmer des axes
rotatifs.
Annulation
Programmer un décalage de coordonnées X=0 ; Y=0 etc. en
redéfinissant le cycle
Appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0 ; Y=0 etc.
Paramètres du cycle
Décalage : introduire les coordonnées du nouveau
point zéro ; les valeurs absolues se réfèrent au
point zéro pièce défini avec l'initialisation du point
d'origine ; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut
être déjà décalé. Plage d'introduction : max. 6 axes
CN, chacun de -99999,9999 à 99999,9999
Séquences CN
13 CYCL DEF 7.0 POINT ZÉRO
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
