GORGE RADIAL
(cycle 861, DIN/ISO : G861)
13.22
13
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
357

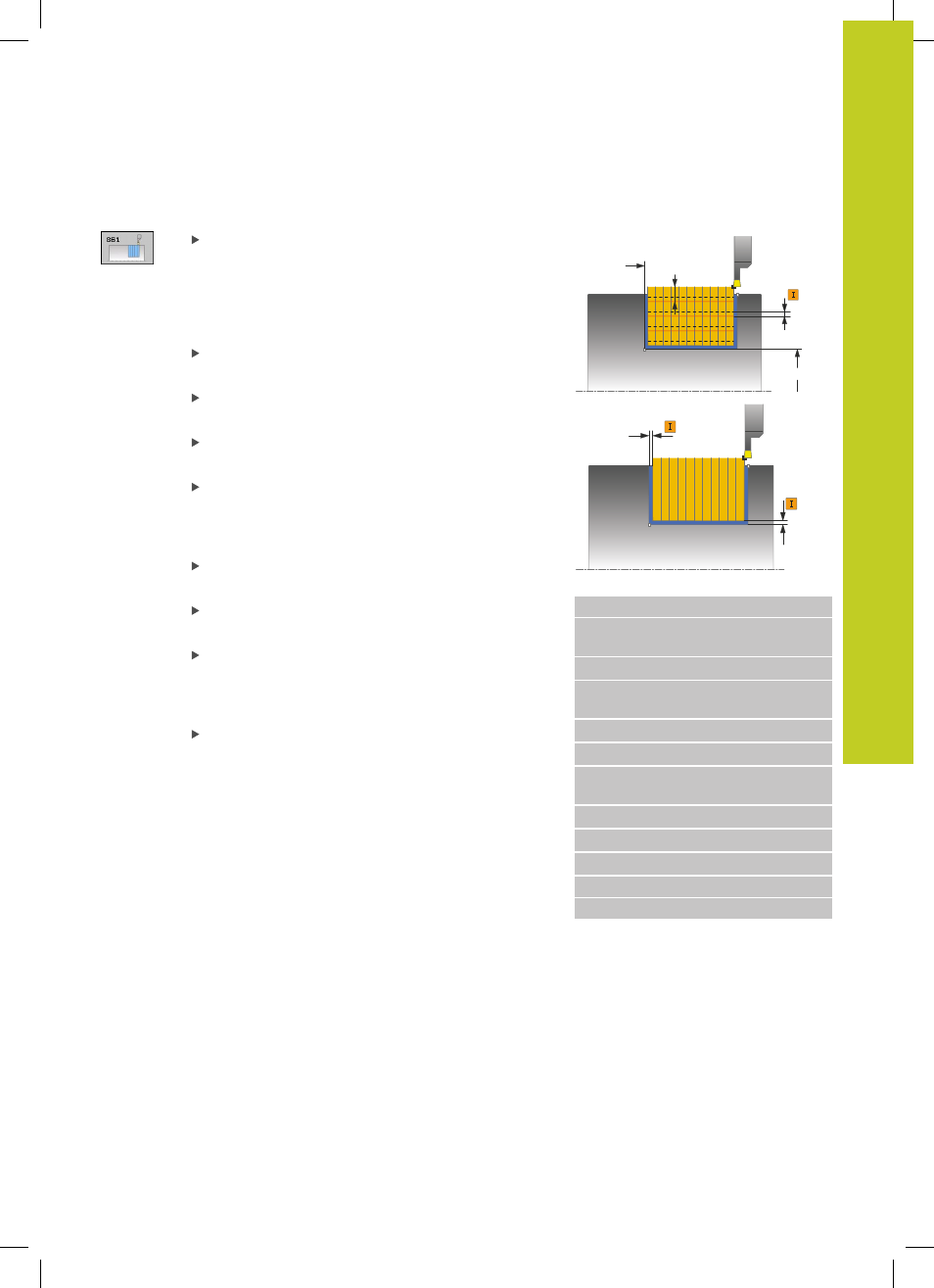

Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 : réservé, sans fonction
actuellement
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Passe limite Q463 : profondeur max. par coupe
Ø Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Séquences CN
11 CYCL DEF 861 GORGE RADIAL
Q215=+0 ;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q493+50 ;DIAMETRE FIN DE
CONTOUR
Q494=-50 ;FIN DE CONTOUR Z
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q463=+0 ;PASSE LIMITE
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
