11.5 IMAGE MIROIR (cycle 8, DIN/ISO : G28)
11
254
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
11.5 IMAGE MIROIR (cycle 8, DIN/ISO : G28)
Effet

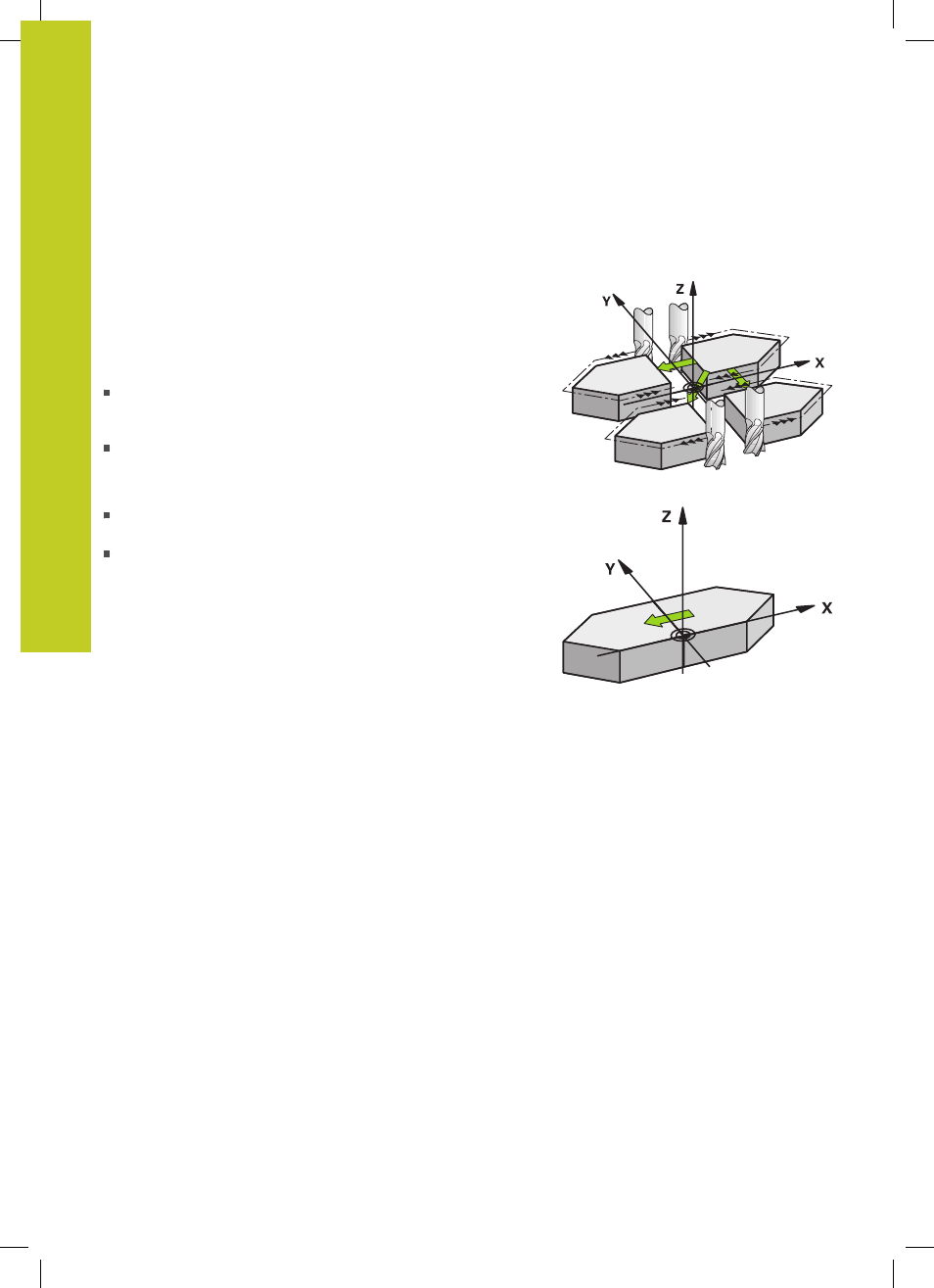

Dans le plan d’usinage, la TNC peut exécuter une opération
d’usinage inversée
L'image miroir est active dès qu'elle a été définie dans le
programme. Elle agit également en mode Positionnement avec
introduction manuelle. Les axes réfléchis actifs apparaissent dans
l'affichage d'état supplémentaire.
Si vous n'exécutez l'image miroir que d'un seul axe, il y a
inversion du sens d'usinage. Ceci n'est pas valable pour les
cycles SL
Si vous exécutez l'image miroir de deux axes, le sens d'usinage
n'est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro :
Le point zéro se trouve sur le contour qui doit être inversé :
l'élément est directement inversé sur le point zéro.
Le point zéro est situé à l’extérieur du contour à être inversé :
l'élément est décalé en plus.
Désactivation
Reprogrammer le cycle IMAGE MIROIR en introduisant NO ENT.
