POCHE RECTANGULAIRE
(cycle 251 DIN/ISO : G251)
5.2
5
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
141

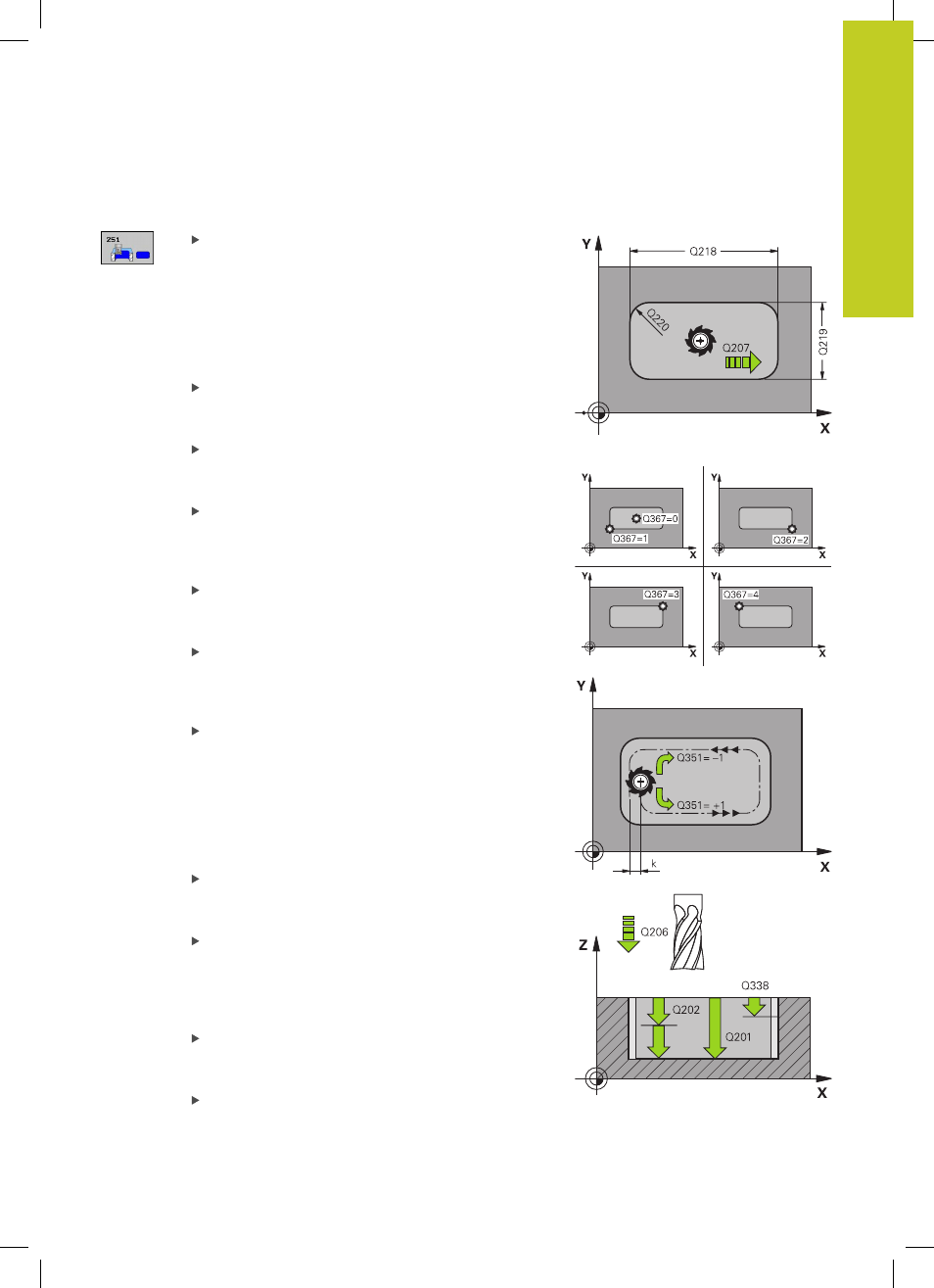

Paramètres du cycle
Opérations d'usinage (0/1/2) Q215 : définir les
opérations d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition
La finition latérale et la finition en profondeur ne
sont exécutées que si la surépaisseur de finition
respective (Q368, Q369) est définie.
1er côté Q218 (en incrémental) : longueur de la
poche parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999
2ème côté Q219 (en incrémental) : longueur de la
poche parallèle à l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
Rayon d'angle Q220 : rayon de l'angle de la poche.
Si vous avez programmé 0, la TNC considère
un rayon d'angle égal au rayon de l'outil. Plage
d'introduction 0 à 99999,9999
Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
Position angulaire Q224 (en absolu) : angle de
rotation pour tout l'usinage. Le centre de rotation
est la position où se trouve l'outil lors de l'appel du
cycle. Plage d'introduction -360,0000 à 360,0000
Position de la poche Q367 : position de la poche
par rapport à la position de l'outil lors de l'appel du
cycle
0 : position d'outil = centre de la poche
1 : position d'outil = angle en bas à gauche
2 : position d'outil = angle en bas à droite
3 : position d'outil = angle en haut à droite
4 : position d'outil = angle en haut à gauche
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Mode de fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
-1 = fraisage en opposition
PREDEF : la TNC utilise la valeur de la séquence
GLOBAL DEF.
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond de la poche. Plage
d’introduction -99999,9999 à 99999,9999
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe.
Introduire une valeur supérieure à 0. Plage
d’introduction 0 à 99999,9999
