Travail avec les cycles palpeurs
14.1 Généralités sur les cycles palpeurs
14
388
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
14.1 Généralités sur les cycles palpeurs
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation des palpeurs 3D.
Consultez le manuel de votre machine.

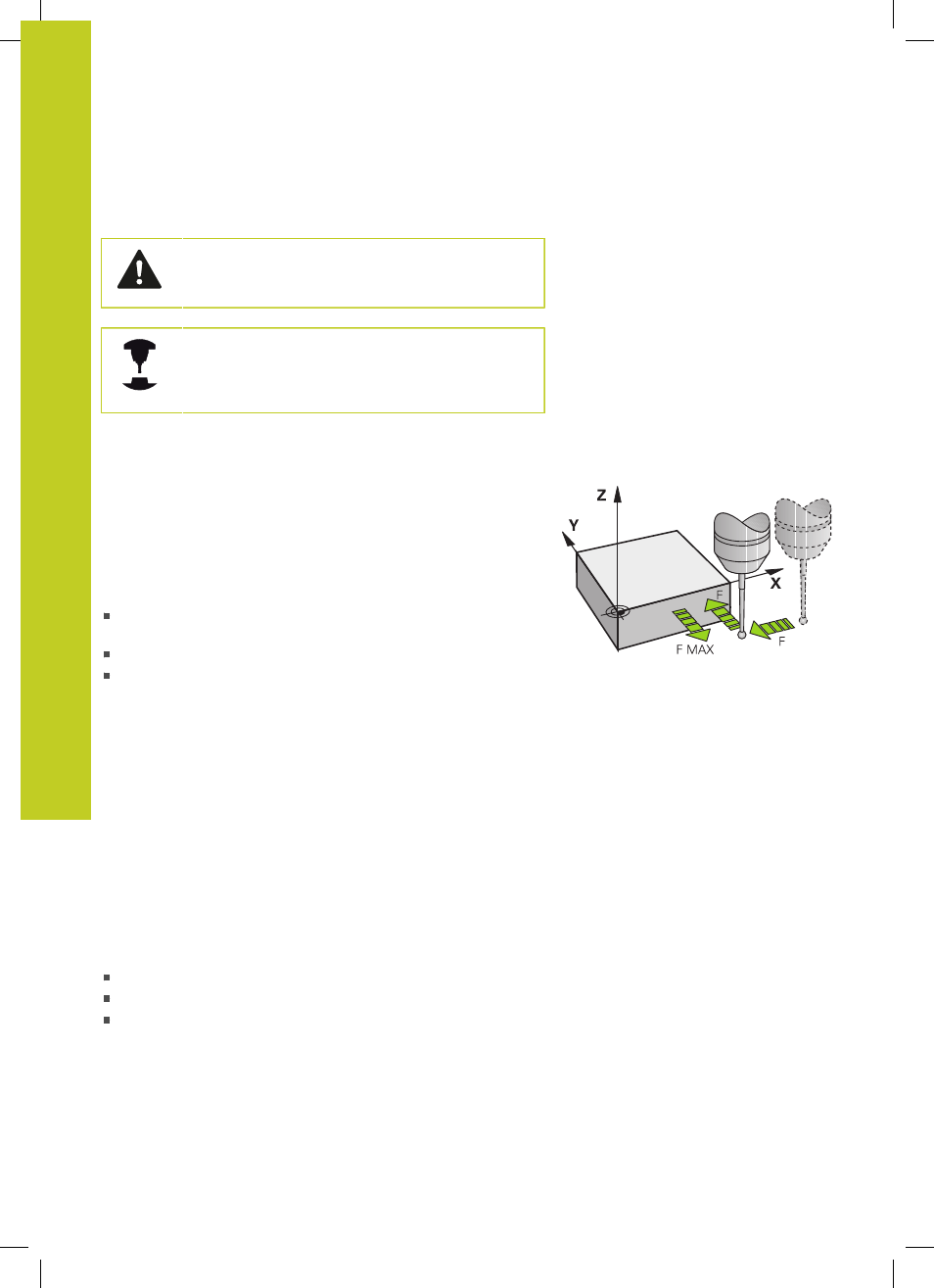

Mode opératoire
Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec
une rotation de base activée et un plan d'usinage incliné). Le
constructeur de la machine définit l'avance de palpage dans
un paramètre-machine (voir „Avant de travailler avec les cycles
palpeurs“ plus loin dans ce chapitre).
Lorsque la tige de palpage touche la pièce,
le palpeur 3D transmet un signal à la TNC qui mémorise les
coordonnées de la position de palpage
le palpeur 3D s'arrête et
retourne en avance rapide à la position de départ de la
procédure de palpage
Si la tige de palpage n'est pas déviée sur la course définie, la
TNC délivre un message d'erreur (course :
DIST dans le tableau
palpeurs).
Tenir compte de la rotation de base en mode Manuel
Lors de la procédure de palpage, la TNC tient compte d'une
rotation de base active et déplace le palpeur obliquement vers la
pièce.
Cycles palpeurs en modes Manuel et Manivelle
électronique
En mode Manuel et Manivelle électronique, la TNC dispose de
cycles palpeurs vous permettant :
d'étalonner le palpeur
Compensation du désalignement de la pièce
Initialisation des points d'origine
