HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manuel (Page 535)

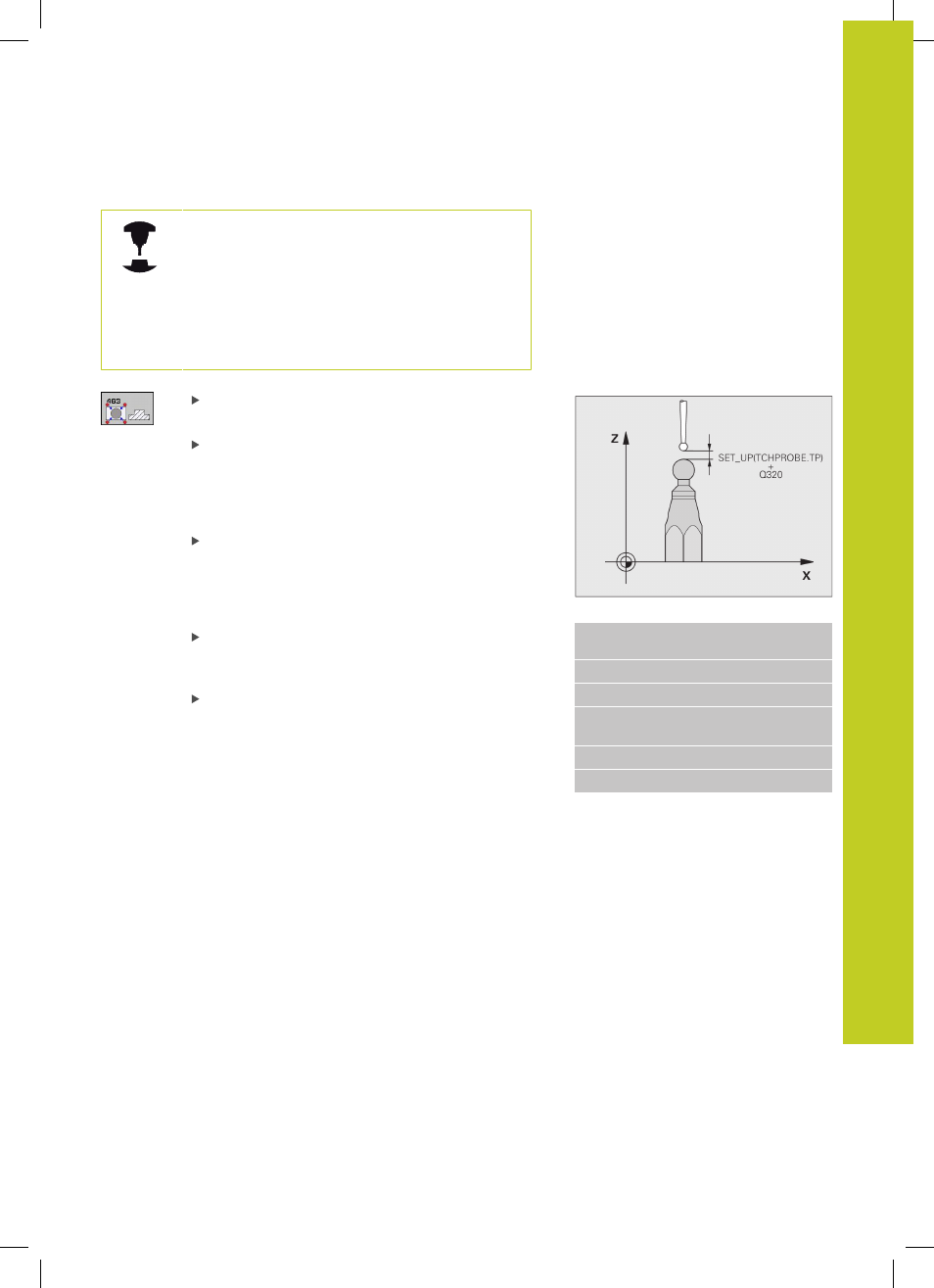

ETALONNAGE DU RAYON TS, EXTERIEUR (cycle 463, DIN/ISO :
G463)
18.8
18
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
535
La machine doit avoir été préparée par le
constructeur pour pouvoir déterminer l'excentrement
de la bille de palpage. Consultez le manuel de la
machine !
Les caractéristiques d'orientation des palpeurs
HEIDENHAIN sont déjà prédéfinies. D'autres
palpeurs peuvent être configurés par le constructeur
de la machine.
RAYON DU TENON Q407 : diamètre de la bague
étalon. Plage d’introduction 0 à 99,9999
DISTANCE D'APPROCHE Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
DEPLACEMENT A LA HAUTEUR DE SECURITE
Q301 : définir le type de positionnement du palpeur
entre les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
NOMBRE DE PALPAGES Q407 (en absolu) : nombre
des points de mesure sur le diamètre. Plage
d’introduction 0 à 8
ANGLE DE REFERENCE Q380 (en absolu) : angle
compris entre l'axe principal du plan d'usinage et le
premier point de palpage. Plage d'introduction 0 à
360,0000
Séquences CN
5 TCH PROBE 463 ETALONNAGE TS SUR
TENON
Q407=+5 ;RAYON DE TENON
Q320=+0 ;DISTANCE D'APPROCHE
Q301=+1 ;DEPLAC. HAUTEUR
SECU.
Q423=+8 ;NB POINTS DE PALPAGE
Q380=+0 ;ANGLE DE REF.
