TENON CIRCULAIRE
(cycle 257, DIN/ISO : G257)
5.7
5
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
163

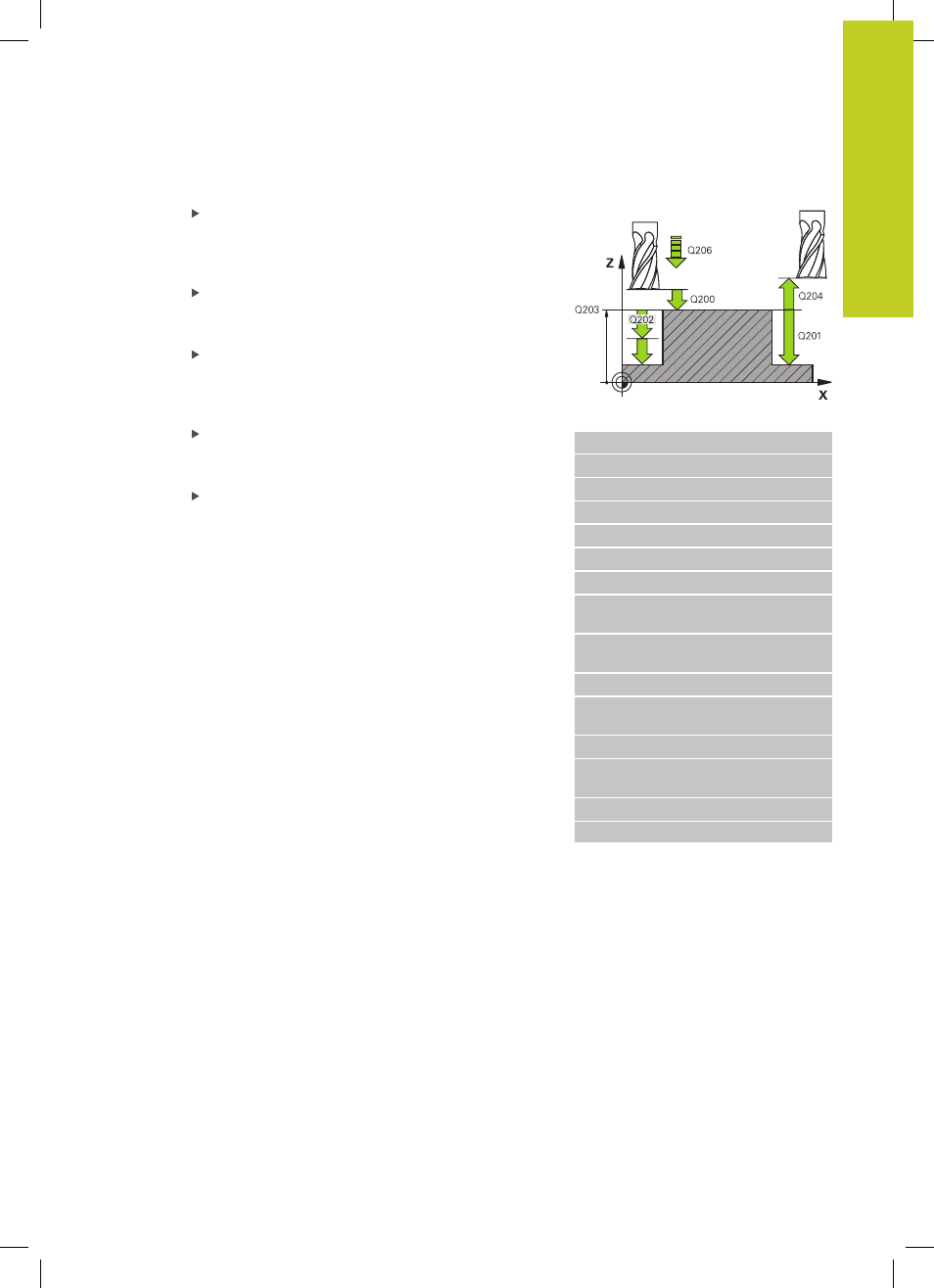

Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage d’introduction 0 à 99999,9999 ou
PREDEF
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999 ou
PREDEF
Facteur de recouvrement Q370 : Q370 x rayon
d'outil = passe latérale k. Plage d'introduction 0,1 à
1,414 ou
PREDEF
Angle initial Q376 : angle polaire par rapport au
centre du tenon, à partir duquel l'outil doit accoster
le tenon. Plage d'introduction 0 à 359°
Séquences CN
8 CYCL DEF 257 TENON CIRCULAIRE
Q223=60 ;DIA. PIÈCE FINIE
Q222=60 ;DIA. PIÈCE BRUTE
Q368=0.2 ;SUREP. LATERALE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE
PASSE
Q206=150 ;AVANCE PLONGEE
PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR DE
RECOUVREMENT
Q376=0 ;ANGLE INITIAL
9 L X+50 Y+50 R0 FMAX M3 M99
