13.25 GORGE AXIAL
(cycle 871, DIN/ISO : G871)
Application
Ce cycle permet d'usiner une gorge rectangulaire dans le sens axial
(plongée transversale).
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.

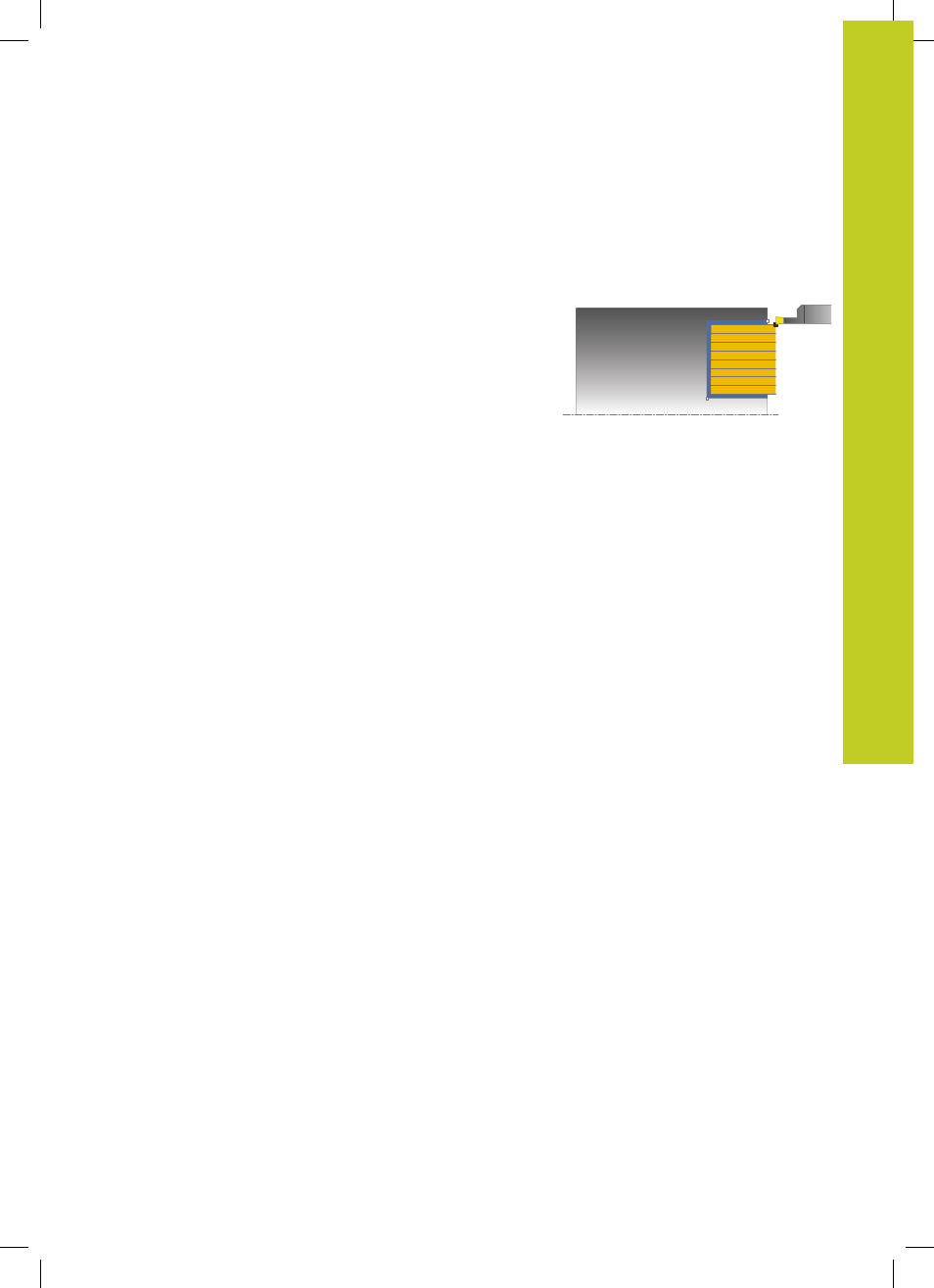

Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Le cycle usine la zone comprise entre le
point de départ de l'exécution du cycle et le point final défini dans
le cycle.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide (passe latérale = 0,8 largeur de la dent).
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens radial, selon l'avance définie Q478.
3 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
4 La TNC répète ce processus (1 à 3) jusqu'à ce que la largeur de
la gorge soit atteinte.
5 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
Mode opératoire du cycle de finition
1 La TNC positionne l'outil en rapide sur le premier flanc de la
gorge.
2 La TNC exécute la finition du flanc de la gorge selon l'avance
définie Q505.
3 La TNC exécute la finition de la moitié de la largeur de la gorge
avec l'avance définie.
4 La TNC dégage l'outil en avance rapide.
5 La TNC positionne l'outil en rapide sur le deuxième flanc de la
gorge.
6 La TNC exécute la finition du flanc de la gorge selon l'avance
définie Q505.
7 La TNC exécute la finition de la moitié de la largeur de la gorge
avec l'avance définie.
8 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
