Cycles d'usinage : fraisage de poches/ tenons / rainures
5.5 RAINURE CIRCULAIRE (cycle 254 DIN/ISO : G254)
5
154
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
Angle d'ouverture de la rainure Q248 (en
incrémental) : introduire l'angle d'ouverture de la
rainure. Plage d'introduction 0 à 360,000
Incrément angulaire Q378 (en incrémental) :
angle de rotation de la rainure entière. Le centre
de rotation correspond au centre du cercle primitif.
Plage d'introduction -360,000 à 360,000
Nombre d'usinages Q377 : nombre d'opérations
d'usinage sur le cercle primitif. Plage d'introduction
1 à 99999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Mode de fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
-1 = fraisage en opposition
PREDEF : la TNC utilise la valeur de la séquence
GLOBAL DEF.

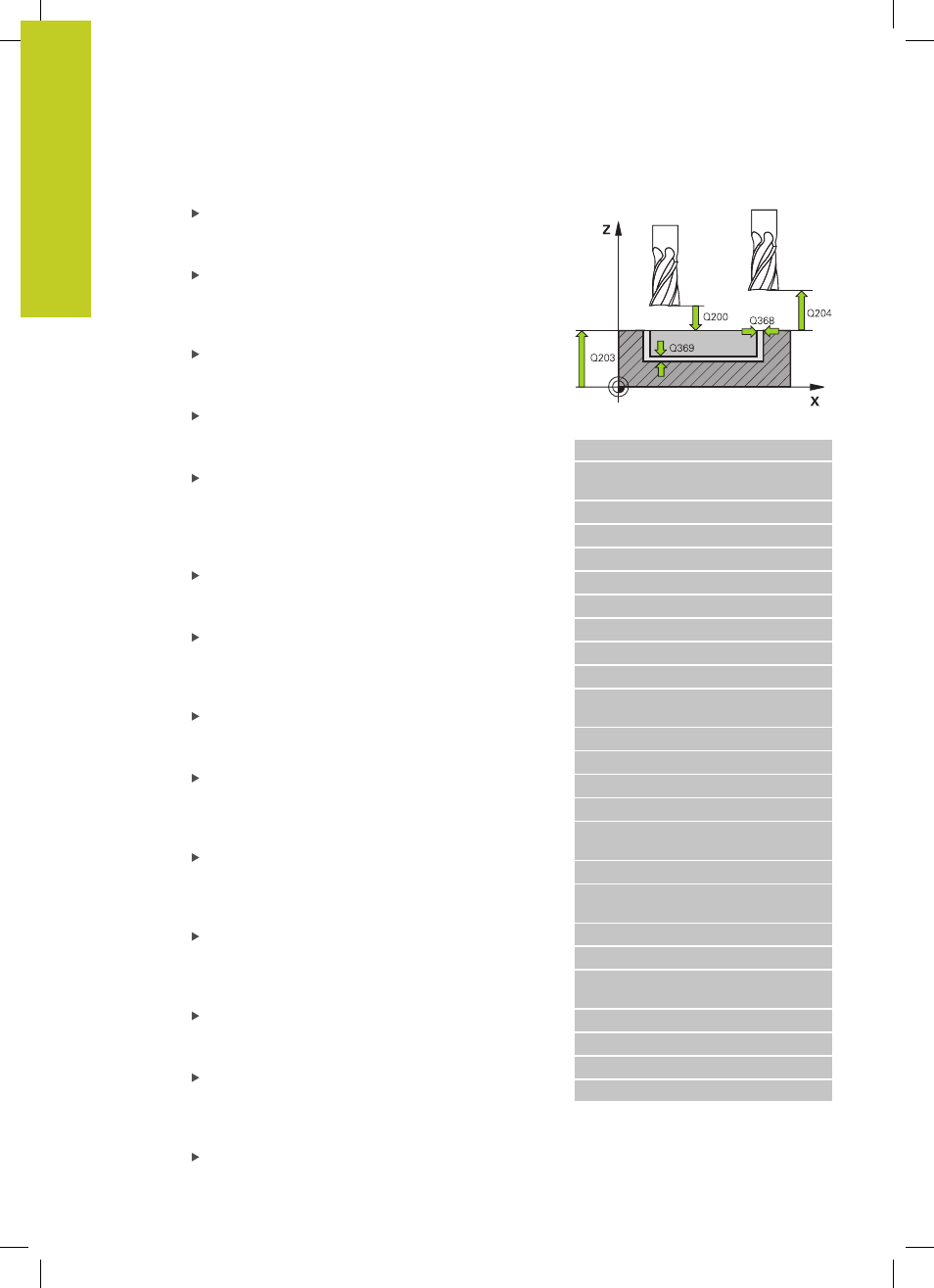

Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond de la rainure. Plage
d’introduction -99999,9999 à 99999,9999
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe.
Introduire une valeur supérieure à 0. Plage
d’introduction 0 à 99999,9999
Surép. finition en profondeur Q369 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage d’introduction 0 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à
la profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Passe de finition Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
d’introduction 0 à 99999,9999
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage d’introduction 0 à 99999,9999 ou
PREDEF
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999 ou
PREDEF
Stratégie de plongée Q366 : nature de la stratégie
de plongée
0 : l'angle de plongée ANGLE du tableau d'outils
Séquences CN
8 CYCL DEF 254 RAINURE CIRC.
Q215=0 ;OPERATIONS
D'USINAGE
Q219=12 ;LARGEUR DE RAINURE
Q368=0.2 ;SUREP. LATERALE
Q375=80 ;DIA. CERCLE PRIMITIF
Q367=0 ;POSITION RAINURE
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q376=+45 ;ANGLE INITIAL
Q248=90 ;ANGLE D'OUVERTURE
Q378=0 ;INCRÉMENT
ANGULAIRE
Q377=1 ;NOMBRE D'USINAGES
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE
PASSE
Q369=0.1 ;SUREP. PROFONDEUR
Q206=150 ;AVANCE PLONGEE
PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=1 ;PLONGEE
Q385=500 ;AVANCE FINITION
9 L X+50 Y+50 R0 FMAX M3 M99
