Cycles d'usinage : taraudage / fraisage de filets
4.11 Exemples de programmation
4
134
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
4.11 Exemples de programmation

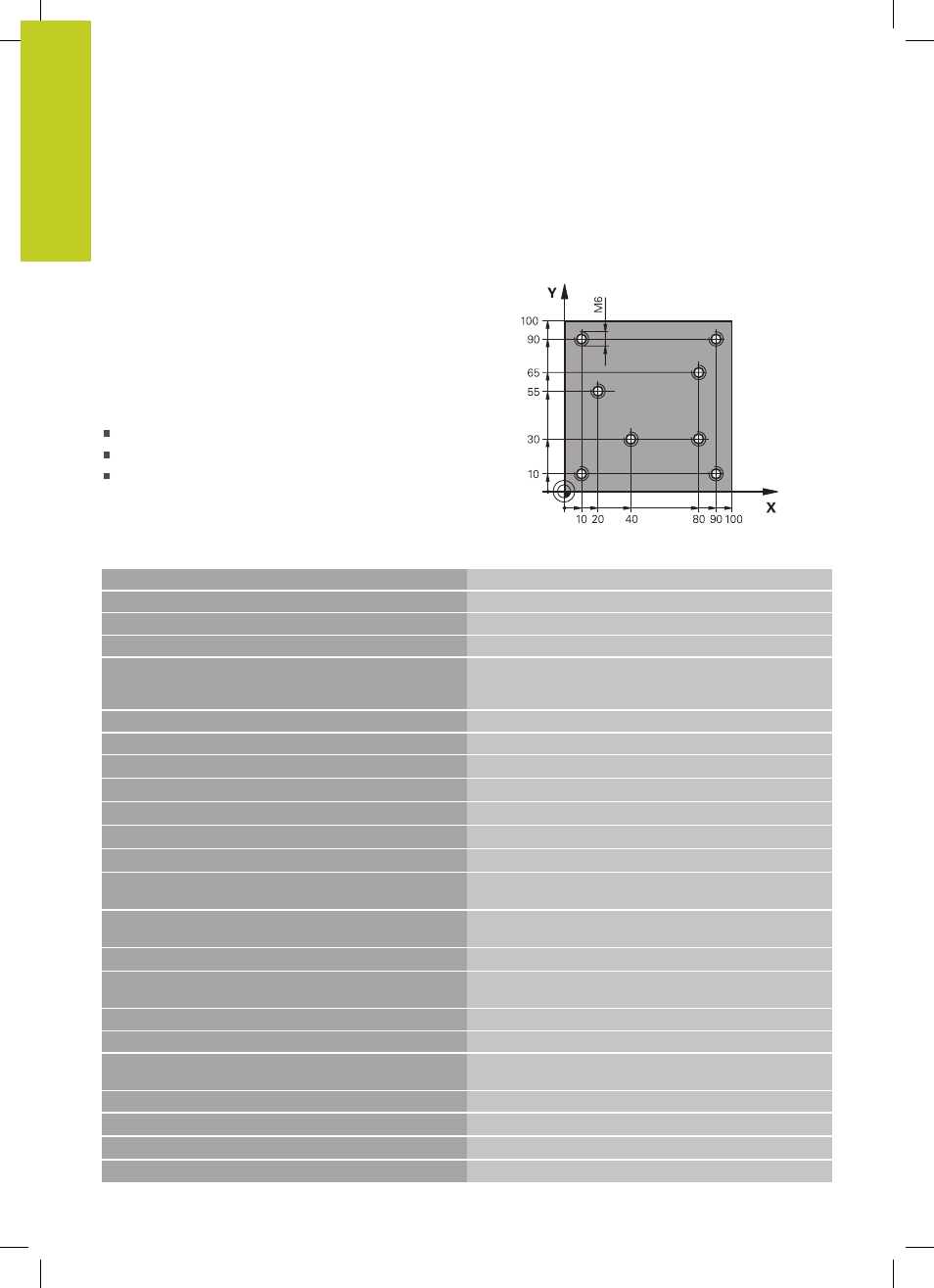

Exemple : Taraudage
Les coordonnées du perçage sont mémorisées dans le
tableau de points TAB1.PNT et appelées par la TNC avec
CYCL CALL PAT.
Les rayons d'outils sont sélectionnés de manière
à visualiser toutes les étapes de l'usinage dans le
graphique de test.
Déroulement du programme
Centrage
Perçage
Taraudage
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Appel de l'outil de centrage
4 L Z+10 R0 F5000 Déplacer l'outil à une hauteur de sécurité (programmer F
avec une valeur), la TNC positionne à cette hauteur après
chaque cycle.
5 SEL PATTERN “TAB1“ Définir le tableau de points
6 CYCL DEF 200 PERCAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-2 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=2 ;PROF. DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE Introduire impérativement 0, agit à partir du tableau de
points
Q204=0 ;SAUT DE BRIDE Introduire impérativement 0, agit à partir du tableau de
points
Q211=0,2 ;TEMPO AU FOND
10 CYCL CALL PAT F5000 M3 Appel du cycle en liaison avec le tableau de points
TAB1.PNT, avance entre les points : 5000 mm/min
11 L Z+100 R0 FMAX M6 Dégager l'outil, changer l'outil
12 TOOL CALL 2 Z S5000 Appel d’outil, foret
13 L Z+10 R0 F5000 Déplacer l'outil à hauteur de sécurité (programmer F avec
valeur)
14 CYCL DEF 200 PERCAGE Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-25 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
