PLAN DE REERENCE polaire (cycle 1) 17.3
17
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
487

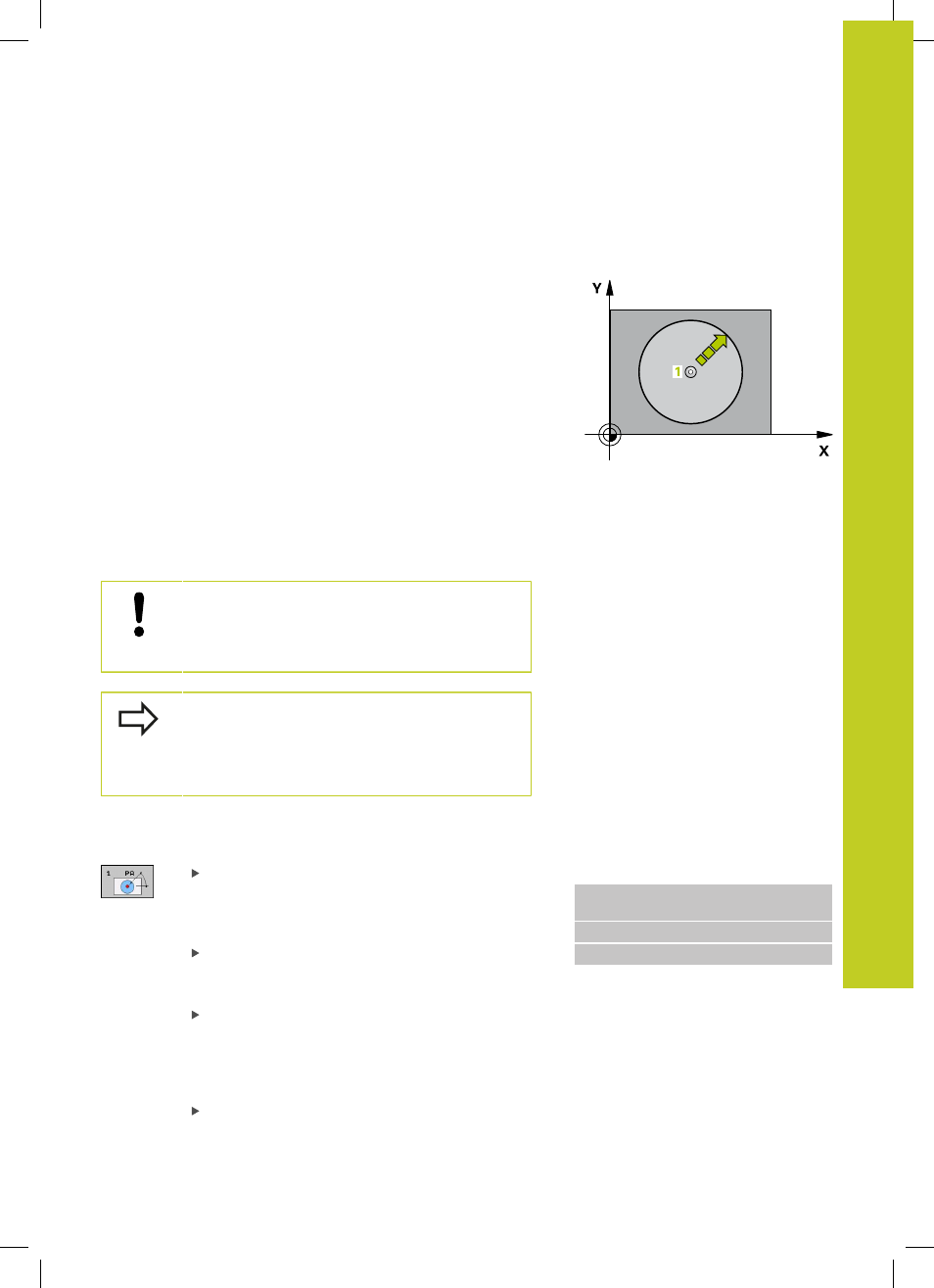

17.3 PLAN DE REERENCE polaire (cycle 1)
Mode opératoire du cycle
Le cycle palpeur 1 détermine une position au choix sur la pièce,
dans n'importe quel sens de palpage
1 En suivant une trajectoire 3D, le palpeur aborde en avance
rapide (valeur de la colonne FMAX) la position 1 programmée
dans le cycle pour le pré-positionnement.
2 Ensuite, le palpeur exécute l'opération de palpage en tenant
compte de l'avance de palpage (colonne F). Pendant l'opération
de palpage, la TNC déplace le palpeur simultanément sur 2 axes
(en fonction de l'angle de palpage). Il convient de définir le sens
de palpage avec l'angle polaire dans le cycle.
3 Après que la TNC ait enregistré la position, le palpeur retourne
au point initial de l'opération de palpage. La TNC mémorise dans
les paramètres Q115 à Q119 les coordonnées de la position où
se trouve le palpeur au moment du signal de commutation.
Attention lors de la programmation !
Attention, risque de collision!
Prépositionner le palpeur de manière à éviter toute
collision lors du déplacement à la pré-position
programmée.
L'axe de palpage défini dans le cycle détermine le
plan de palpage.
Axe de palpage X : plan X/Y
Axe de palpage Y : plan Y/Z
Axe de palpage Z : plan Z/X
Paramètres du cycle
Axe de palpage : introduire l'axe de palpage avec la
touche de sélection d'axe ou avec le clavier ASCII.
Valider avec la touche ENT. Plage d'introduction
X, Y
ou Z
Angle de palpage : angle se référant à l'axe de
palpage dans lequel le palpeur doit se déplacer.
Plage d'introduction -180,0000 à 180,0000
Position nominale : introduire toutes les
coordonnées pour prépositionner le palpeur en
utilisant les touches de sélection d'axe ou le
clavier ASCII. Plage d’introduction -99999,9999 à
99999,9999
Terminer l'introduction : appuyer sur la touche ENT.
Séquences CN
67 TCH PROBE 1.0 PLAN DE
RÉFÉRENCE POLAIRE
68 TCH PROBE 1.1 X ANGLE: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
