MESURE CERCLE DE TROUS (cycle 430, DIN/ISO : G430) 17.12
17
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
515

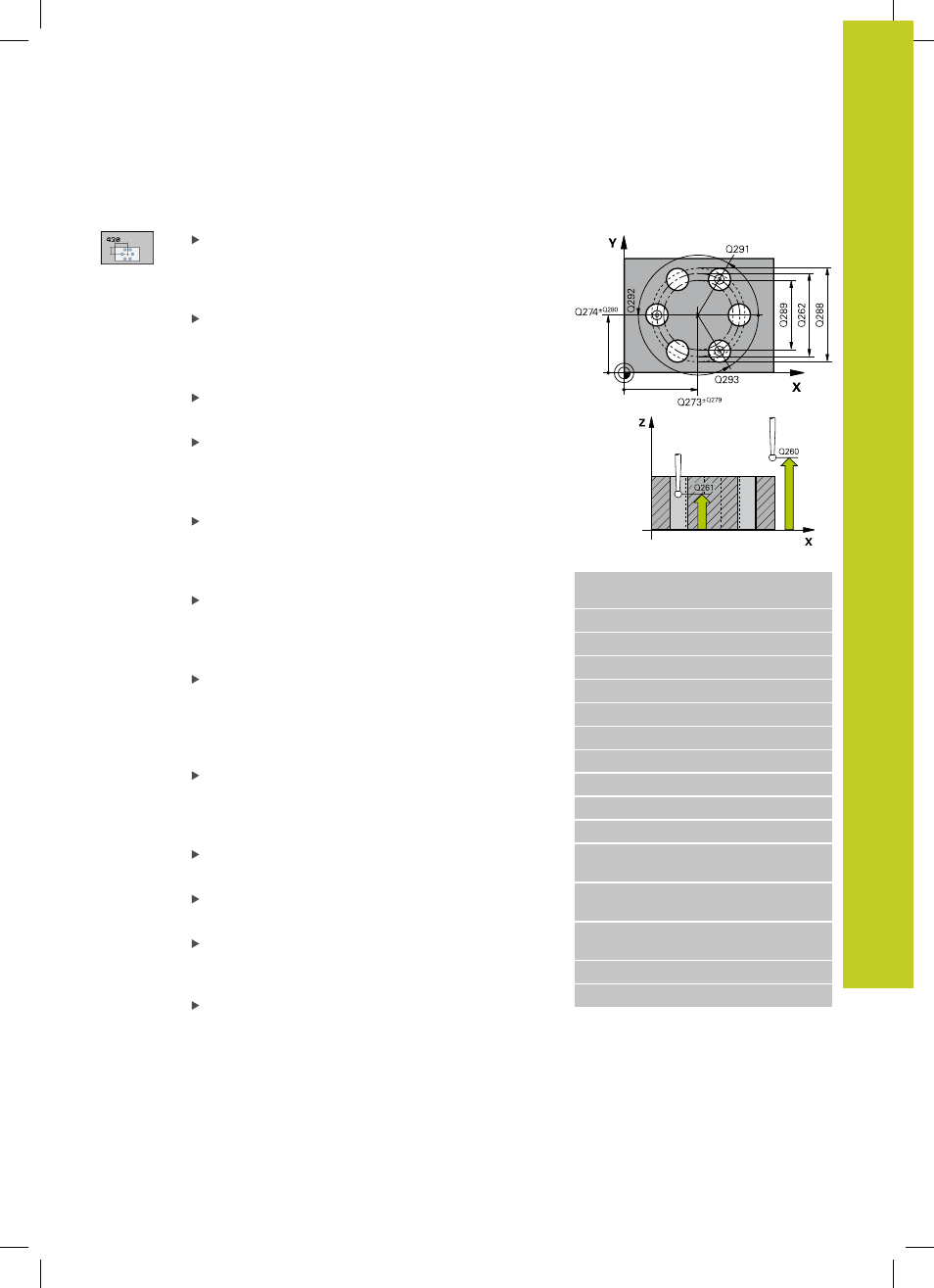

Paramètres du cycle
Centre 1er axe Q273 (en absolu) : centre du cercle
de trous (valeur nominale) dans l'axe principal du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Centre 2ème axe Q274 (en absolu) : centre
du cercle de trous (valeur nominale) dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Diamètre nominal Q262 : introduire le diamètre du
cercle de trous. Plage d’introduction 0 à 99999,9999
Angle 1er trou Q291 (en absolu) : angle en
coordonnées polaires du 1er centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Angle 2ème trou Q292 (en absolu) : angle en
coordonnées polaires du 2ème centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Angle 3ème trou Q293 (en absolu) : angle en
coordonnées polaires du 3ème centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Cote max. Q288 : diamètre max. autorisé pour le
cercle de trous. Plage d’introduction 0 à 99999,9999
Cote min. Q289 : diamètre min. autorisé pour le
cercle de trous. Plage d’introduction 0 à 99999,9999
Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Tolérance centre 2ème axe Q280 : écart de
position autorisé dans l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
Séquences CN
5 TCH PROBE 430 MESURE CERCLE
TROUS
Q273=+50 ;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2ÈME AXE
Q262=80 ;DIAMETRE NOMINAL
Q291=+0 ;ANGLE 1ER TROU
Q292=+90 ;ANGLE 2ÈME TROU
Q293=+180 ;ANGLE 3ÈME TROU
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SECURITE
Q288=80.1 ;COTE MAX.
Q289=79.9 ;COTE MIN.
Q279=0.15 ;TOLERANCE 1ER
CENTRE
Q280=0.15 ;TOLERANCE 2ÈME
CENTRE
Q281=1 ;PROCES VERBAL
MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;OUTIL
