6.3 MOTIF DE POINTS SUR GRILLE (cycle 221 DIN/ISO : G221)
6
174
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

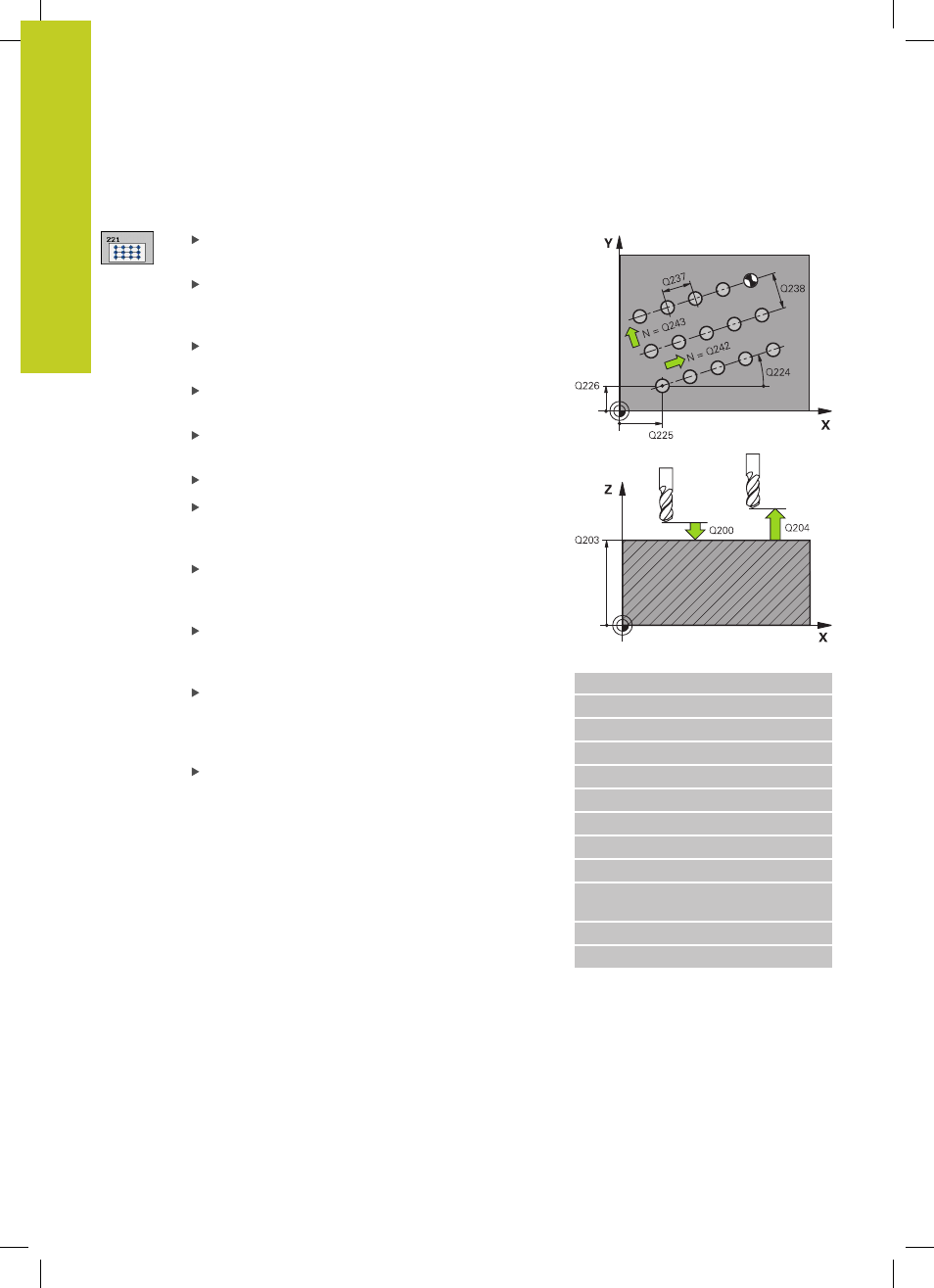

Paramètres du cycle
Point initial 1er axe Q225 (en absolu) : coordonnée
du point initial dans l'axe principal du plan d'usinage
Point initial 2ème axe Q226 (en absolu) :
coordonnée du point initial dans l'axe secondaire du
plan d'usinage
Distance 1er axe Q237 (en incrémental) : distance
entre les différents points sur la ligne
Distance 2ème axe Q238 (en incrémental) :
distance entre les lignes
Nombre d'intervalles Q242 : nombre d'opérations
d'usinage sur la ligne
Nombre de lignes Q243 : nombre de lignes
Position angulaire Q224 (en absolu) : angle de
rotation de l'ensemble du schéma de perçages, le
centre de rotation est situé sur le point initial
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de déplacement de l'outil entre les
opérations d'usinage :
0 : positionnement à la distance d'approche
1 : positionnement au saut de bride
Séquences CN
54 CYCL DEF 221 GRILLE DE TROUS
Q225=+15 ;PT INITIAL 1ER AXE
Q226=+15 ;PT INITIAL 2ÈME AXE
Q237=+10 ;DISTANCE 1ER AXE
Q238=+8 ;DISTANCE 2ÈME AXE
Q242=6 ;NOMBRE DE COLONNES
Q243=4 ;NOMBRE DE LIGNES
Q224=+15 ;POSITION ANGULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q301=1 ;DÉPLAC. HAUT. SÉCU.
