Initialisation des valeurs de l'axe C

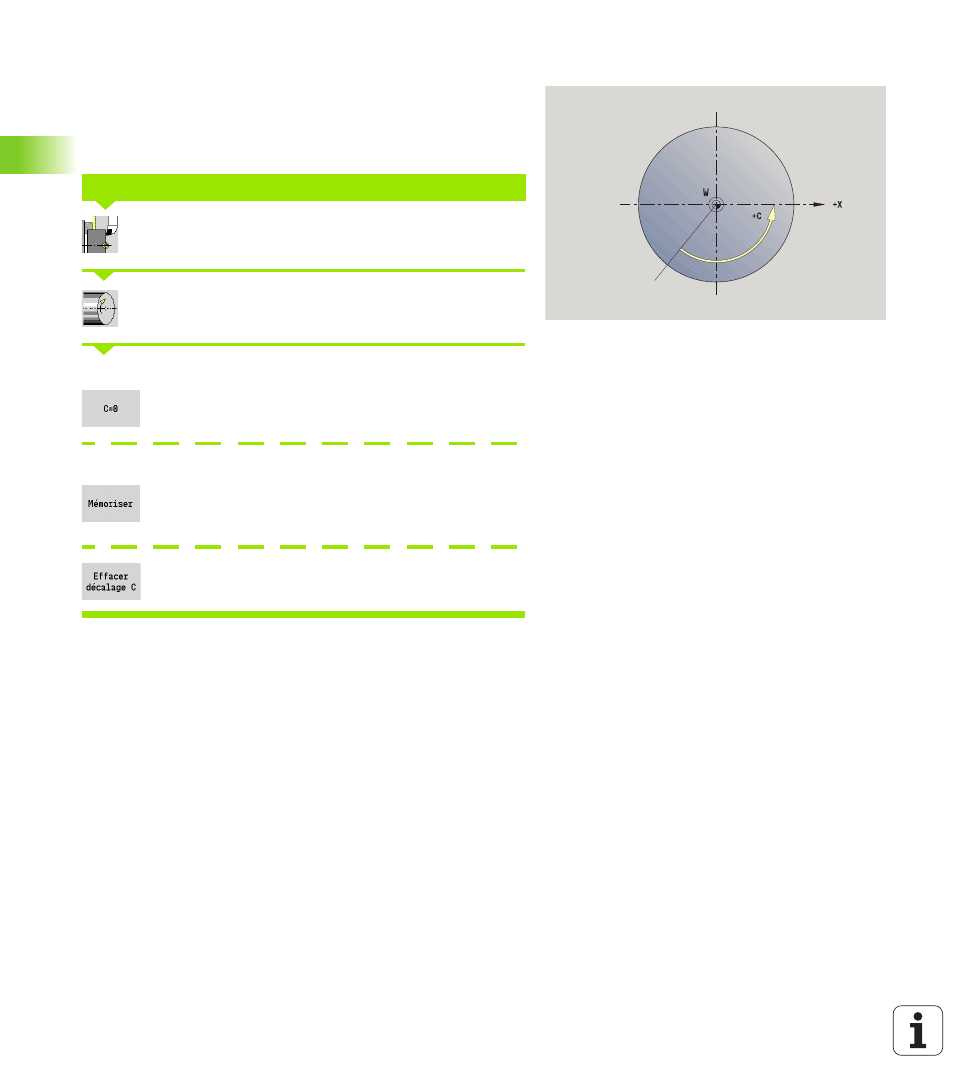

Avec la fonction „initialiser valeurs d'axe C“, vous pouvez définir un
décalage d'origine pour la broche de la pièce :
 CN : valeur de position de la broche de la pièce (affichage)
 C : décalage du point zéro axe C
Sélectionner Configurer
Sélectionner Init. valeurs axe C
Positionner l'axe C
Définir la position comme point zéro axe C
Introduire le „décalage du point zéro de l'axe C“
Valider l'introduction : la CNC PILOT calcule le point
zéro sur l'axe C
.
Effacer le décalage du point zéro sur l'axe C
Affichage étendu des formulaires pour des machines avec contre-
broche
Si votre machine est équipée d'une contre-broche, le paramètre CA
s'affiche. Le paramètre CA permet de sélectionner la broche de pièce
(broche principale ou contre-broche) affectée par la fonction „Init.
valeurs axe C“.
Le décalage angulaire courant est affiché dans le paramètre CV. Un
décalage angulaire est activé avec G905 afin d'ajuster les positions de
la broche principale avec la contre-broche. Cela peut être nécessaire
lorsque les deux broches doivent être synchronisées pour réaliser un
transfert de pièce. Vous désactivez le décalage angulaire avec la
softkey „Effacer décalage CV“.
Paramètre supplémentaire pour les machines avec contre-broche :
 CV : affichage du décalage angulaire actif
 CA : sélection de l'axe C (broche principale ou contre-broche)
DÉFINIR LE POINT ZÉRO SUR L'AXE C
