5.14 Cont
ours dans le plan XY
Arcs de cercle, plan XY
Choisir le sens de rotation de l'arc de cercle.
Coter l'arc de cercle et définir la transition avec l'élément de contour
suivant.
ICP génère G172 ou G173 dans smart.Turn.

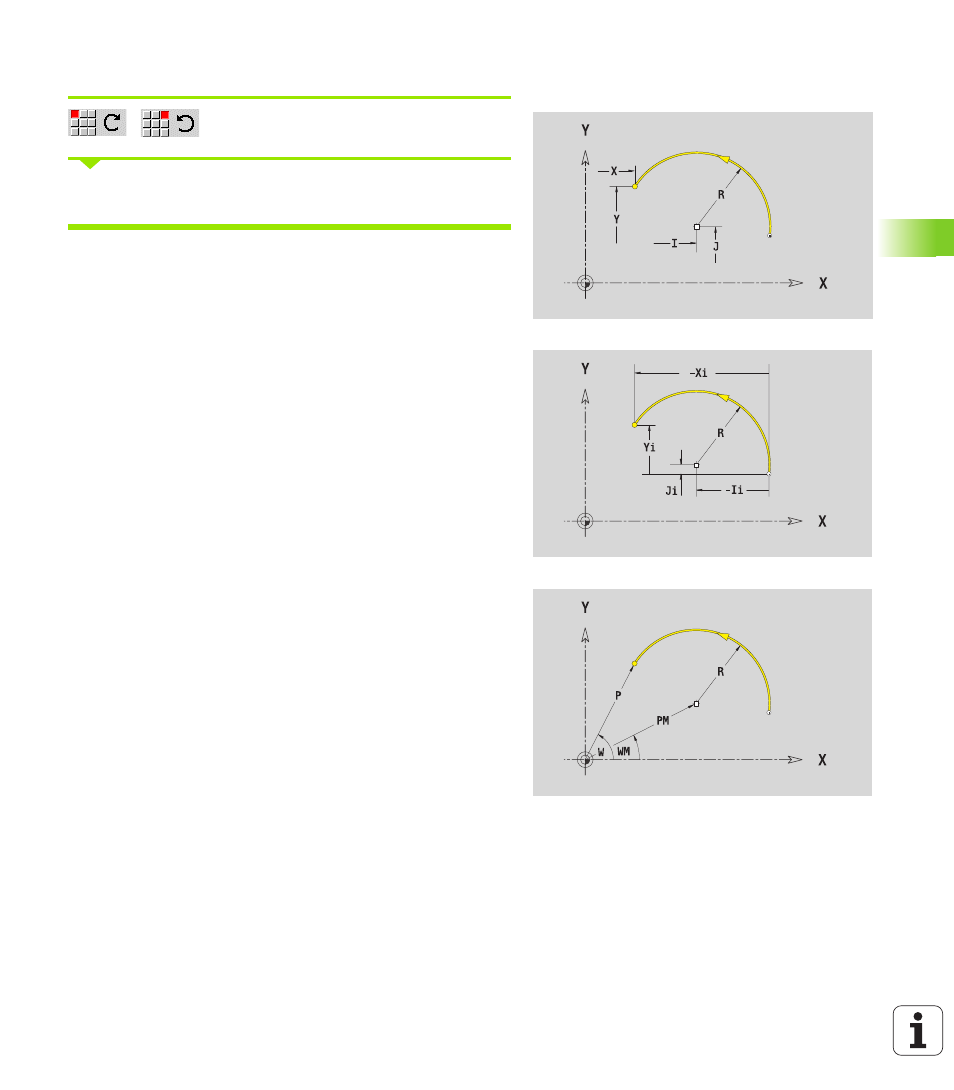

Paramètres
X, Y
Point d'arrivée (point final de l'arc de cercle)
Xi, Yi Point d'arrivée en incrémental (distance départ – arrivée)
P Point d'arrivée, polaire (rayon)
Pi Point d'arrivée polaire, incrémental (distance point de
départ – point d'arrivée)
W Point d'arrivée, polaire – angle
Wi Point d'arrivée en polaire, incrémental – angle (par rapport
au point de départ)
I, J Centre arc de cercle
Ii, Ji Centre d'arc de cercle, incrémental (distance point de
départ – centre en X, Z)
PM Centre d'arc de cercle, polaire
PMi Centre d'arc de cercle, polaire, incrémental (distance point
de départ – centre)
WM Centre d'arc de cercle, polaire – angle
WMi Centre d'arc de cercle, polaire, incrémental – angle (par
rapport au point de départ)
R Rayon
ANs Angle de la tangente au point de départ
ANe Angle de la tangente au point d'arrivée
ANp Angle avec l'élément précédent
ANn Angle avec l'élément suivant
F : voir attributs d'usinage Page 367
