HEIDENHAIN CNC PILOT 640
425
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn

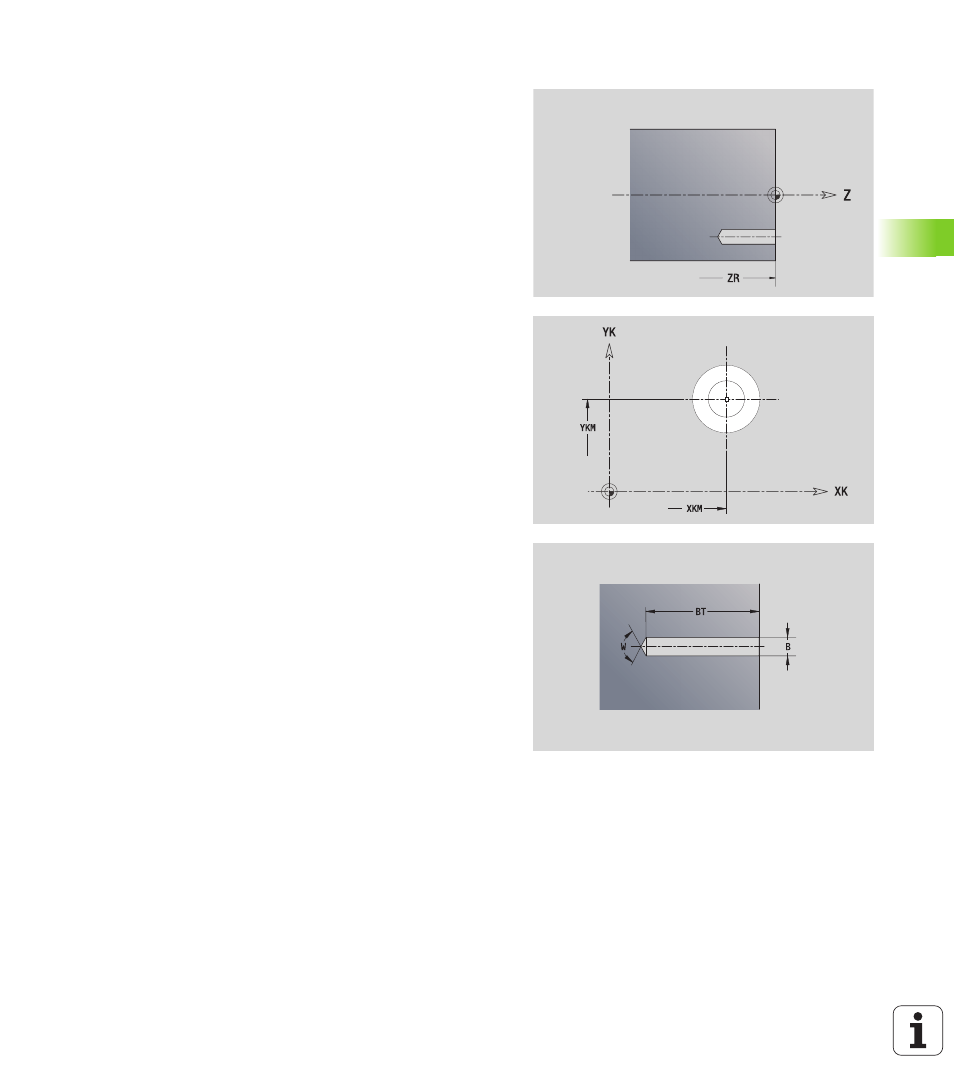

Perçage, face frontale
La fonction définit un perçage unique pouvant contenir les éléments
suivants :
 Centrage
 Perçage
 Lamage
 Filetage
La cote de référence ZR peut être calculée avec la fonction „Choisir
plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section FRONT avec le paramètre cote de référence.
Avec des contours imbriqués, ICP génère un seul indicatif de
section.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G300 avec les paramètres de perçage.
 un G309.
Données de référence du perçage
ID
Nom du contour
ZR Cote de référence
Paramètres du perçage
XKM, YKM Centre du perçage (coordonnées cartésiennes)
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur (sans signe)
W angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filetage
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filetage
GA Type de filet (filet à droite/à gauche)
 0 : filet à droite
 1 : filet à gauche
