Mode Teach-in
4.5 Cy
cles de g
or
g
es
Gorges axiales – Etendu
Sélectionner les cycles de gorges
Sélectionner les gorges axiales
Activer la softkey Etendu
Usinage des gorges dont le nombre est défini dans Nombre Qn. Les
paramètres Premier point du contour et Point final du contour
définissent la première gorge (position, profondeur et largeur).

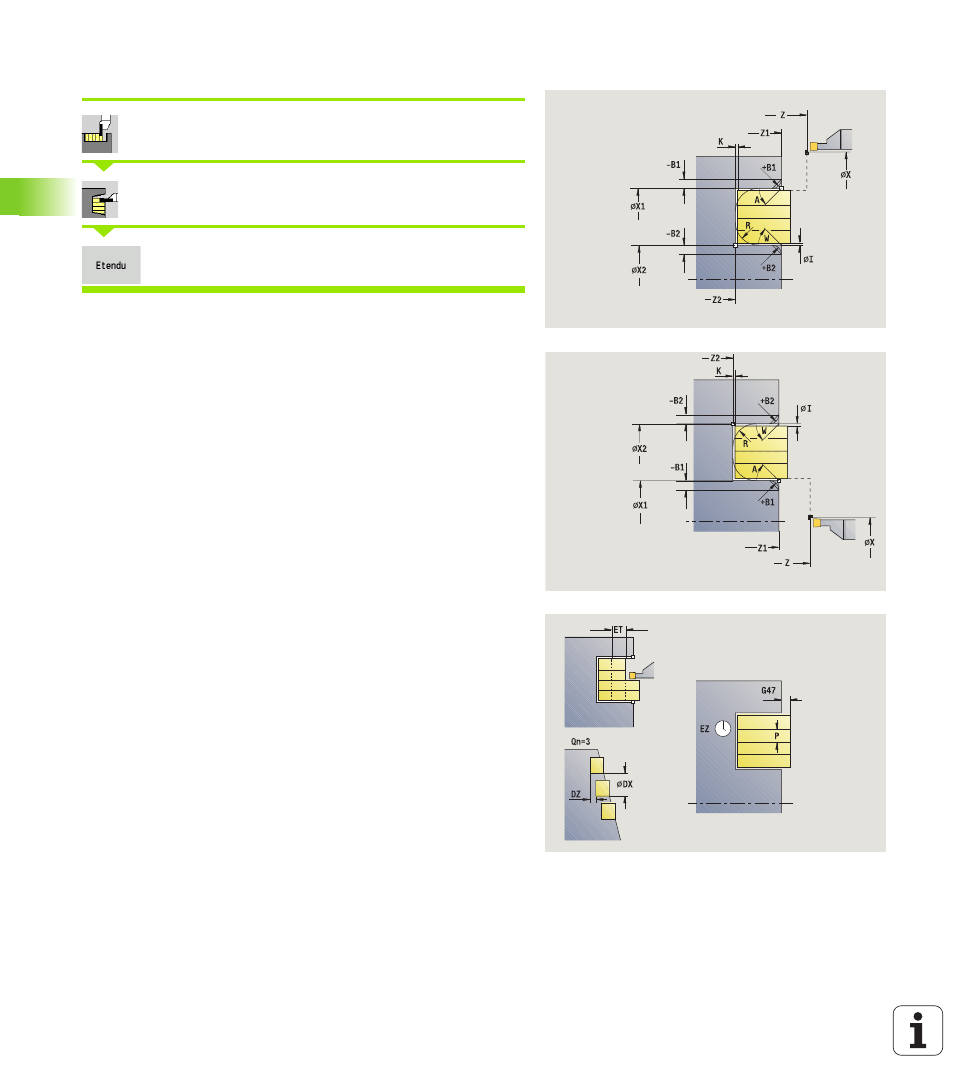

Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage 0° <= W < 90°)
R Arrondi
I, K Surépaisseur X, Z
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
P Largeur de pénétration : passes < = P (pas d'introduction :
P = 0,8 * largeur d'usinage de la plaquette)
ET Profondeur de plongée affectée à une passe
EZ Temporisation : durée d'usinage à vide (par défaut : deux
rotations)
Qn Nombre de gorges (par défaut : 1)
DX, DZ Distance de la gorge suivante par rapport à la précédente
G47 Distance de sécurité (voir page 130)
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
