306
Mode Teach-in
4.7 Cy
cles de perçag
e
Perçage profond

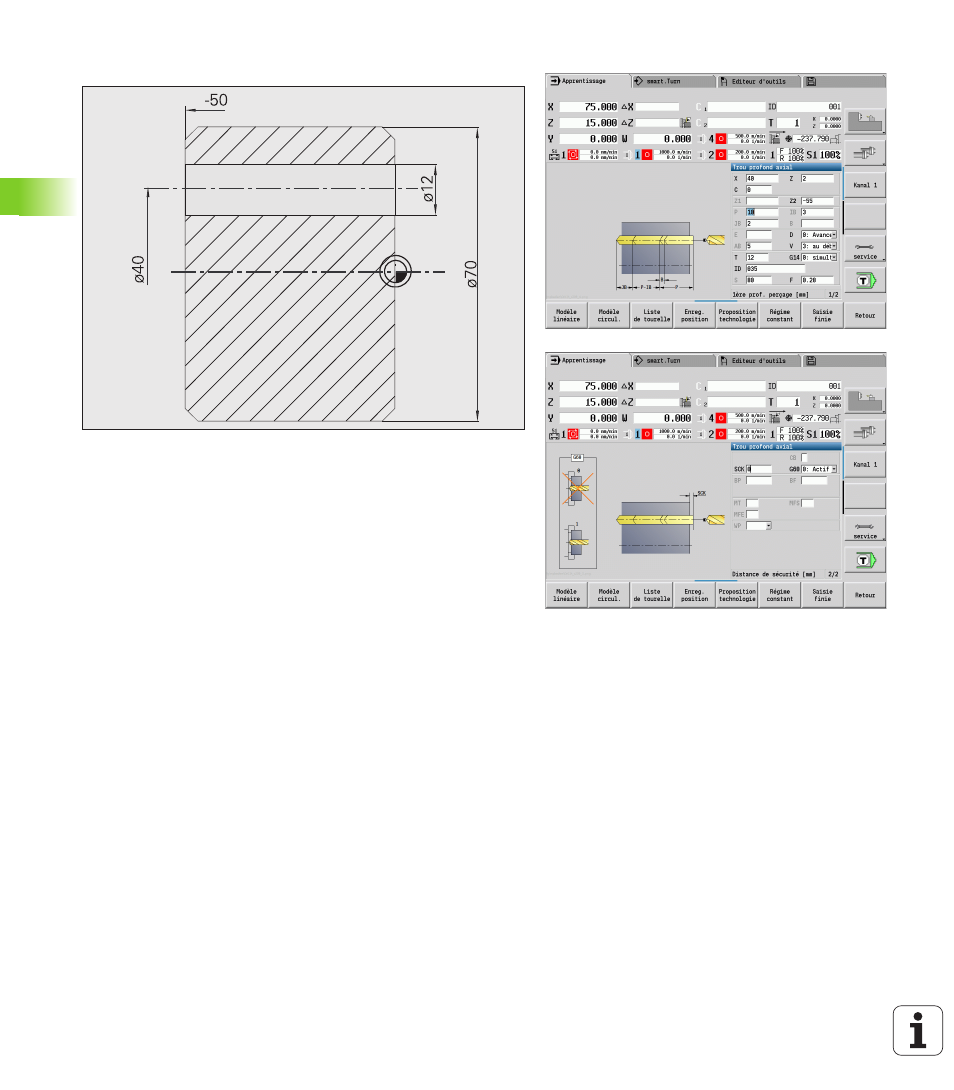

Perçage d'un trou traversant désaxé avec le cycle Perçage profond
axial
. Pour réaliser cette opération d'usinage, la machine doit
disposer d'une broche indexable et d'outils tournants.
1ère profondeur de perçage P et réduction de profondeur de
perçage IB définissent les différentes étapes de perçage; la
profondeur de perçage min. JB limite la réduction.
Comme la valeur de retrait B n'est pas indiquée, le foret est
rétracté au point de départ où il effectue une courte temporisation;
puis il plonge à la distance d'approche pour l'étape de perçage
suivante.
Dans la mesure où cet exemple illustre un trou débouchant, le point
final du trou Z2
est prévu pour que le foret traverse la matière.
„AB“ et „V“ définissent une réduction d'avance pour le pointage et le
perçage traversant.
Données d'outils
 WO = 8 – Orientation d'outil
 I = 12 – Diamètre de perçage
 B = 118 – Angle de pointe
 H = 1 – L'outil est un outil tournant
