HEIDENHAIN CNC PILOT 640
481
6.3 V
u
es
6.3 Vues

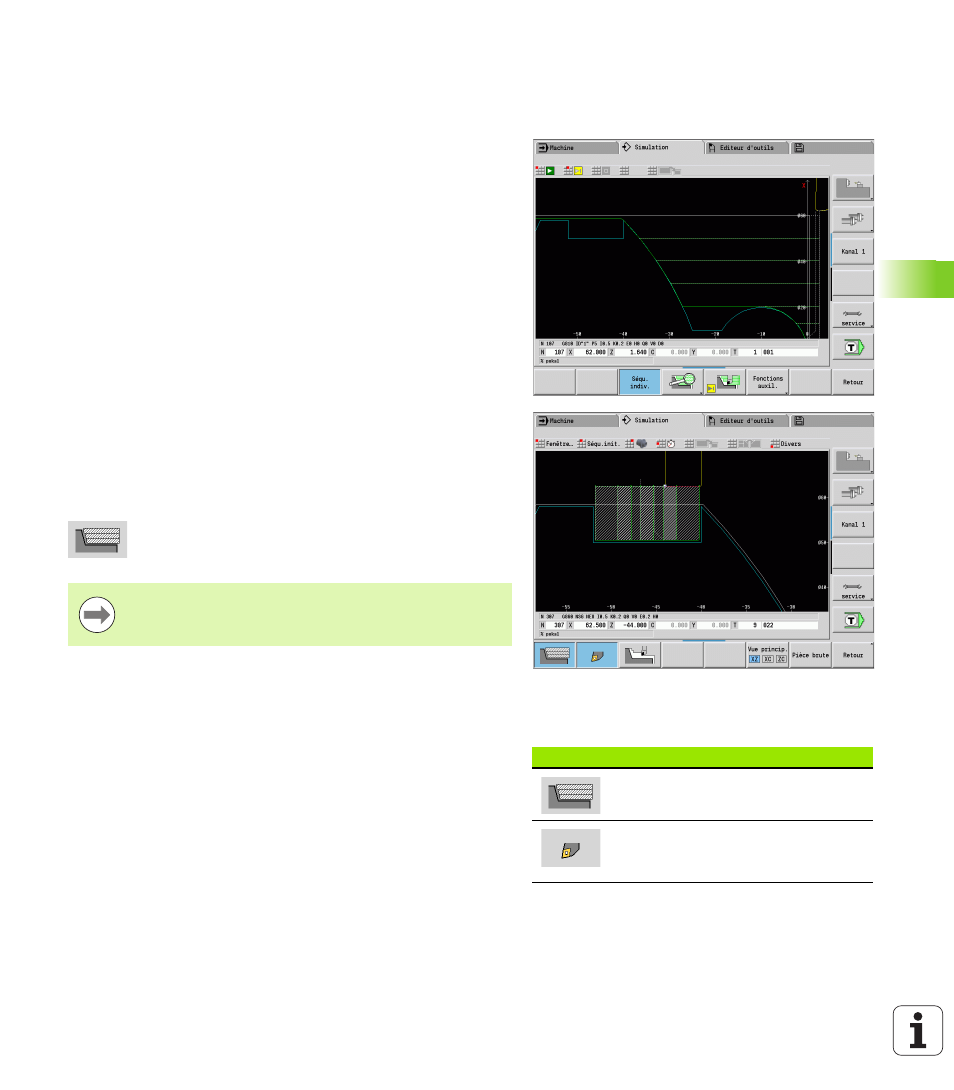

Affichage de la trajectoire
Les trajectoires en rapide sont représentées par un trait blanc en
pointillé.
Selon la softkey utilisée, les trajectoires en avance d'usinage sont
représentées sous forme de droites ou de „trace de plaquette“ :
 Représentation filaire : un trait continu représente la trajectoire de
la pointe théorique de la plaquette. La représentation filaire permet,
en un rapide coup d'œil, d'apprécier la répartition des passes. Mais
elle n'est pas adaptée à un contrôle précis du contour, car la
trajectoire de la pointe théorique de l'outil ne correspond pas au
contour de la pièce. Dans la CN, cette „erreur“ est compensée par
l'application de la correction du rayon de la dent.
 Trace de plaquette : la simulation représente en hachure la partie
usinée par le „profil de coupe“ de l'outil. Par conséquent, vous
visualisez la zone usinée en tenant compte de la géométrie exacte
de la plaquette (rayon, largeur, position de la plaquette, etc.). Avec
la simulation, vous vérifiez si il y a de la matière restante, si le
contour est endommagé ou si les recouvrements sont trop
importants. La trace du profil de plaquette est surtout intéressante
pour les usinages de gorges/perçages et pour l'usinage de pentes,
car la forme de l'outil est déterminante pour le résultat.
Activer l'affichage du tracé de plaquette :
 Les trajectoires sont affichées en „trace de
plaquette“ avec la softkey activée.
Représentation de l'outil
Par softkey, vous choisissez la représentation soit de la plaquette
d'outil soit du „point lumineux“ (voir tableau à droite) :
 Les plaquettes d'outils sont représentées avec les angles et
rayons réels, tels qu'ils ont été définis dans la banque de données
d'outils.
 Point lumineux : un carré blanc (point lumineux) représente la
position actuelle programmée. Le point lumineux représente la
position de la pointe virtuelle de la plaquette.
On peut agir sur la vitesse de la simulation avec le
paramètre utilisateur „Simulation/Configurations
générales/Retard course“.
Softkeys pour fonctions auxiliaires
Commute entre le graphique filaire et
le graphique de trace.
Commute entre la représentation
point lumineux et le tracé de
plaquette.
