HEIDENHAIN CNC PILOT 640
553
8.2 P
a
ra
mètr
es

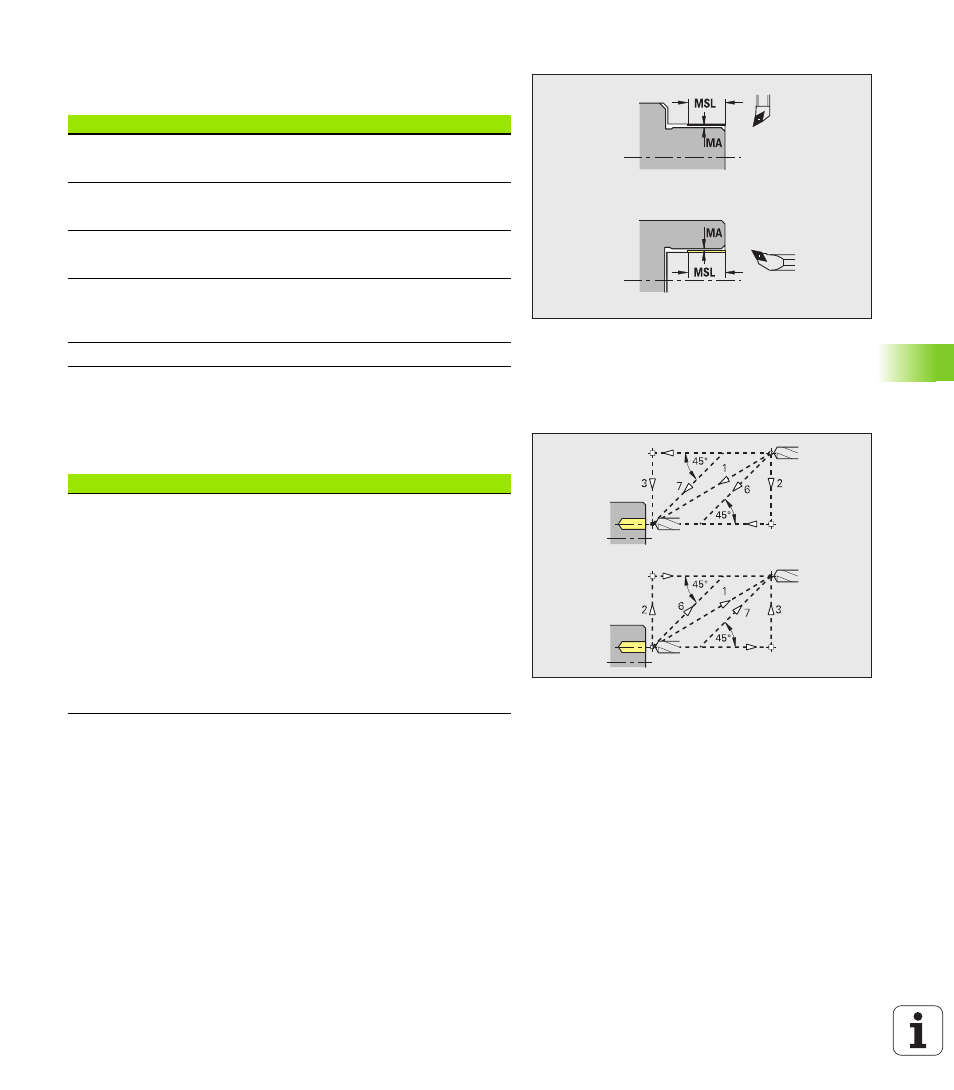

Mesure
Les paramètres de la mesure sont affectés en tant qu'attribut aux
éléments d'ajustement.
Perçage
Perçage – Approche et sortie du contour
Les déplacements d'approche et de sortie du contour sont effectués
en avance rapide (G0).
Perçage – Distances de sécurité
Procédé de mesure
Compteur de cycles de mesure [MC]
Indique les intervalles entre les mesures.
Long. de sortie de mesure en Z [MLZ]
Ecart Z pour sortie
Long. de sortie de mesure en X [MLX]
Ecart X pour sortie
Surépaisseur de mesure [MA]
Surépaisseur de mesure se trouvant encore sur l'élément à
mesurer.
Longueur section (passe) de mesure [MSL]
Entrée et sortie
 Approche face frontale [ANBS]
 Approche pourtour [ANBM]
 Départ (sortie) face frontale [ABGA]
 Départ (sortie) pourtour [ABBM]
Stratégie d'approche/de sortie
 1 : simultanément dans le sens X et Z
 2 : sens X puis Z
 3 : sens Z puis X
 6 : déplacement accouplé, sens X puis Z
 7 : déplacement accouplé, sens Z puis X
