4.4 Cy
cles Multipasses
Finition multipasses longitudinales
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner les multipasses longitudinales
Activer la softkey Pass. finition

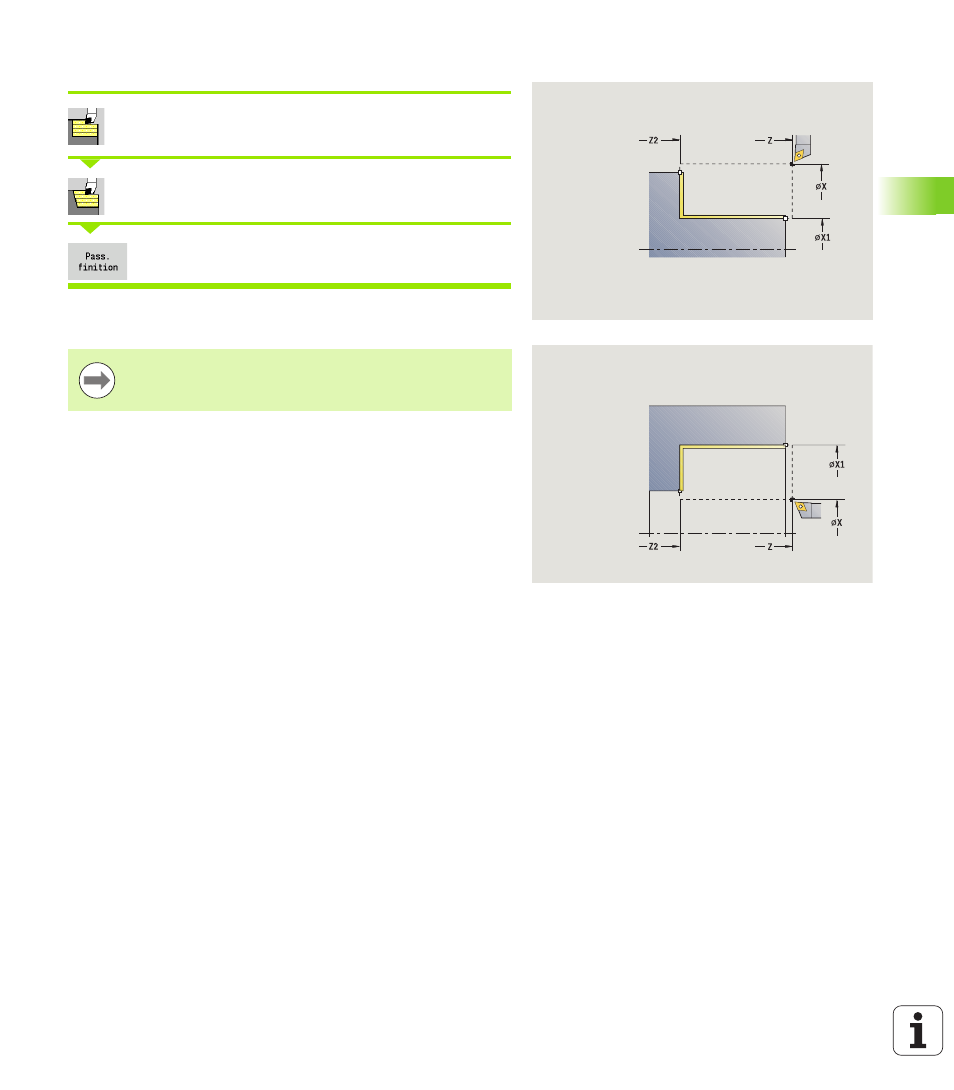

Le cycle réalise la finition de la partie de contour du premier point X1
jusqu'au point final Z2.
Mode d'usinage pour l'accès à la banque de données technologiques :
Finition
Exécution du cycle
1 déplacement transversal du point de départ jusqu’au premier
point X1
2 finition tout d'abord dans le sens longitudinal, puis dans le sens
transversal
3 retour au point de départ par un déplacement longitudinal
4 se positionne en fonction de G14 au point de changement d'outil
En fin de cycle, l'outil retourne au point de départ.
Paramètres du cycle
X, Z
Point de départ
X1 Premier point du contour
Z2 Point final du contour
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
