HEIDENHAIN CNC PILOT 640
343
4.9 Modèles de perçag
e et de fr
aisag
e

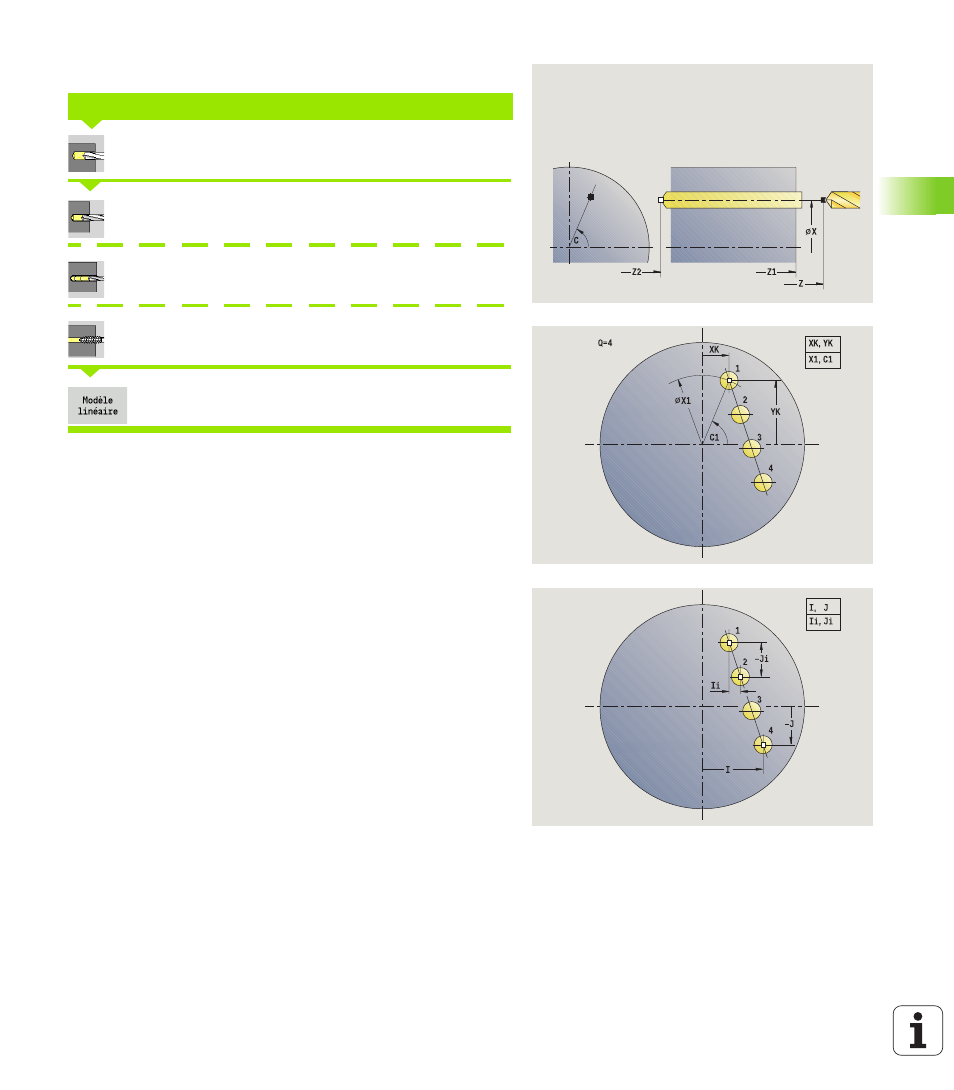

Modèle de perçage linéaire axial
Sélectionner Perçage
Sélectionner le perçage axial
Sélectionner le perçage profond axial
Sélectionner le taraudage axial
Activer la softkey Modèle linéaire.
Modèle linéaire
est activé pour réaliser des perçages équidistants sur
une droite située sur la face frontale.
La commande demande également les paramètres du perçage.
Utilisez les combinaisons suivantes pour :
 Point de départ du modèle :
 X1, C1 ou
 XK, YK
 Positions du modèle :
 Ii, Ji et Q
 I, J et Q
MODÈLE DE PERÇAGE LINÉAIRE AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de perçages
X1, C1 Point de départ du modèle en coordonnées polaires
XK, YK Point de départ en coordonnées cartésiennes
I, J Point final du modèle en coordonnées cartésiennes
Ii, Ji Distance (incrémentale) du modèle
