252
Mode Teach-in
4.5 Cy
cles de g
or
g
es

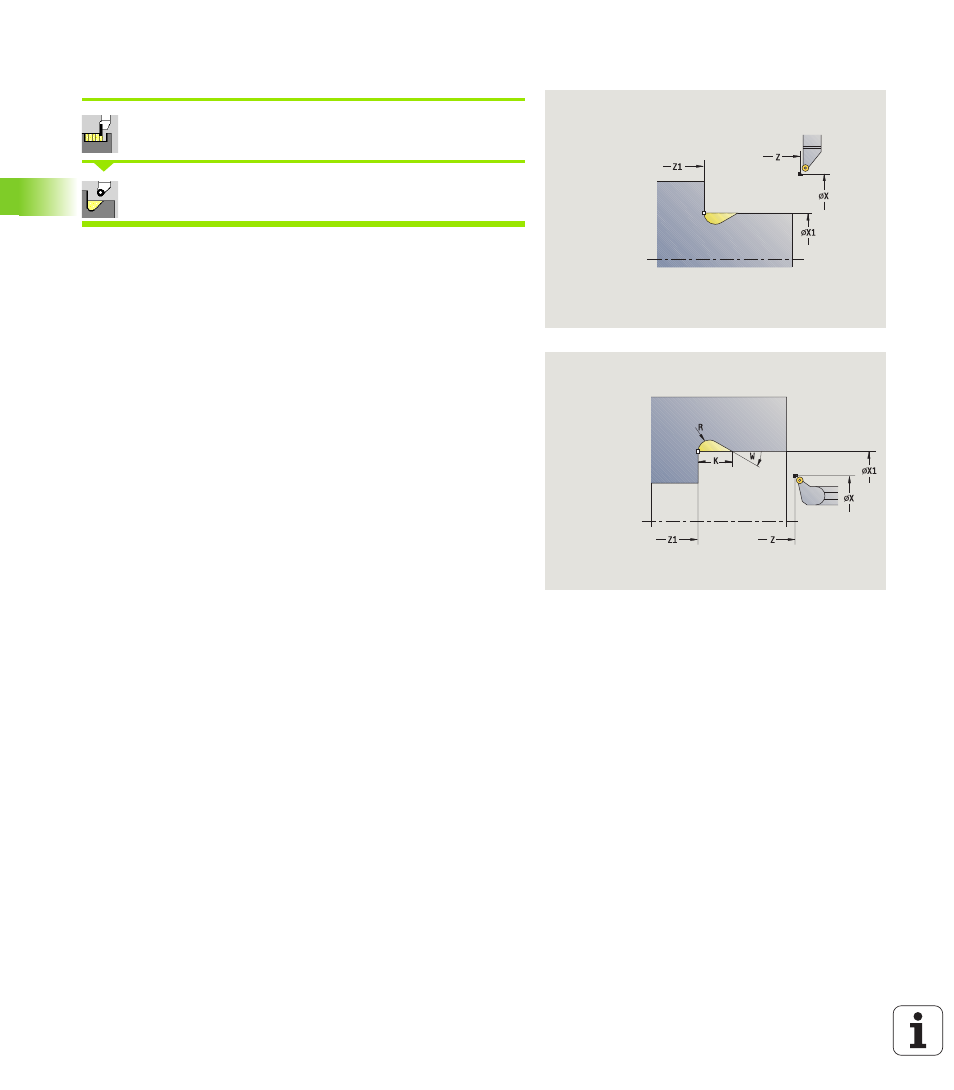

Dégagement de forme H
Sélectionner les cycles de gorges
Sélectionner le dégagement H
La forme de contour dépend des paramètres introduits. Si vous
n'introduisez pas le rayon de dégagement, la pente sera usinée jusqu'à
la position Z1 (rayon d'outil = rayon du dégagement)
Si vous n'introduisez pas l'angle de plongée, celui-ci sera calculé à
partir de la longueur dégagement et du rayon de dégagement. Le point
final du dégagement est alors situé sur le coin du contour.
Le point final du dégagement est déterminé en fonction de la forme
du dégagement H
et de l'angle de plongée.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Coin du contour
K Longueur du dégagement
R Rayon de dégagement - par défaut: aucun élément
circulaire
W Angle de plongée (par défaut : W est calculé)
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
