5.10 Eléments de contour sur
l'enveloppe
Vous créez des contours de fraisage complexes avec „Eléments de
contour sur l'enveloppe“.
 Modes cycles : contours pour cycles de fraisage ICP radial
 smart.Turn : contours pour usinage avec axe C
Vous cotez les éléments de l'enveloppe en cartésien ou en polaire. En
alternative avec la cotation angulaire, vous pouvez utiliser la cotation
cartésienne. La commutation se fait par softkey (voir tableau).

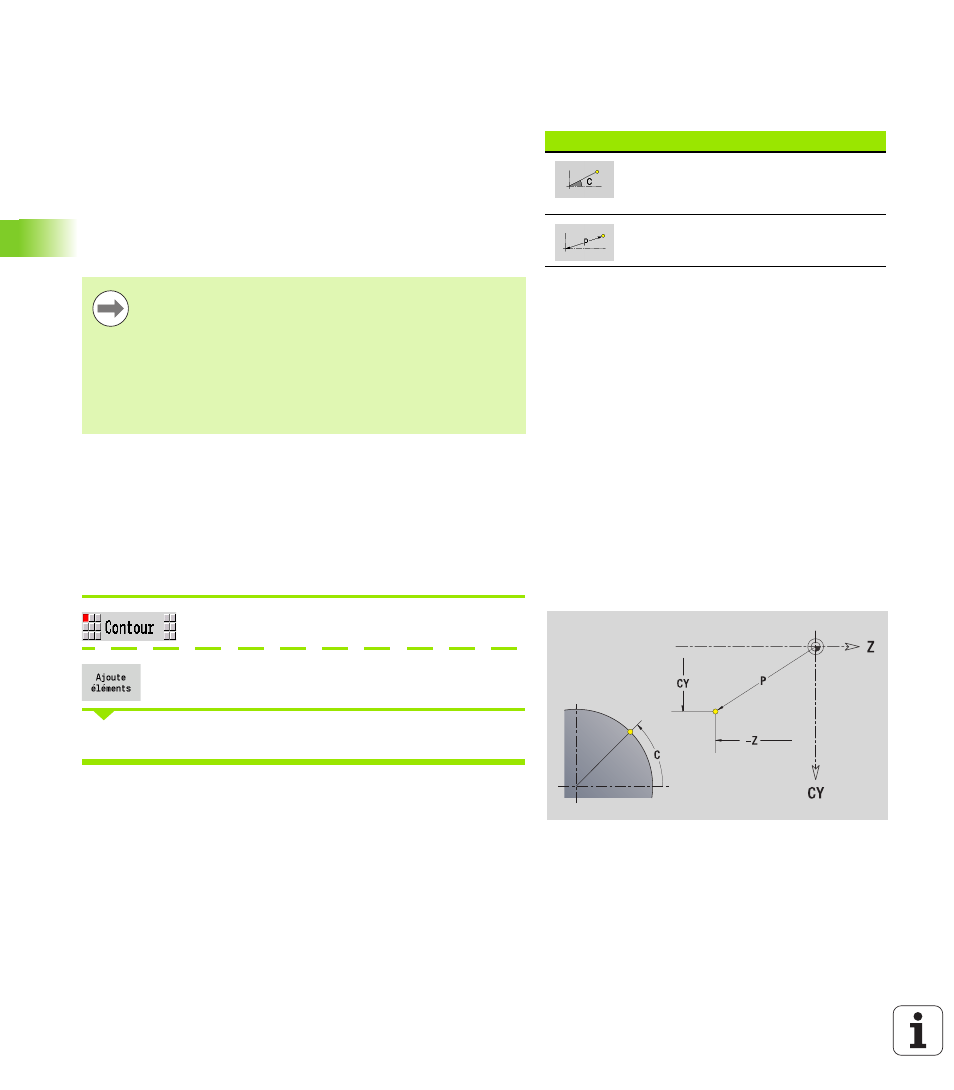

Point de départ du contour sur l'enveloppe
Vous introduisez les coordonnées du point de départ et du point
d'arrivée dans le premier élément du contour de tournage.
L'introduction du point de départ n'est possible que dans le premier
élément du contour. Dans les éléments de contour suivants, le point
de départ est calculé à partir de l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
Softkeys pour coordonnées polaires
Commute le champ de cotation
cartésienne sur introduction de
l'angle C.
Commute le champ sur introduction
en coordonnées polaires P.
La cotation cartésienne correspond au développé et
dépend du diamètre de référence.
 Pour les contours sur l'enveloppe, le diamètre de
référence est défini dans le cycle. Ce diamètre sert de
référence à la cotation cartésienne de tous les éléments
de contour suivants.
 Lors de l'appel dans smart.Turn, le diamètre de
référence est défini dans les données de référence.
Paramètres pour définir le point de départ
ZS
Point de départ du contour
CYS Point de départ du contour en cotation cartésienne
(référence : diamètre XS)
P Point de départ du contour, polaire
C Point de départ du contour polaire – angle
