HEIDENHAIN CNC PILOT 640
45
1
.7 Pr
incipes de base

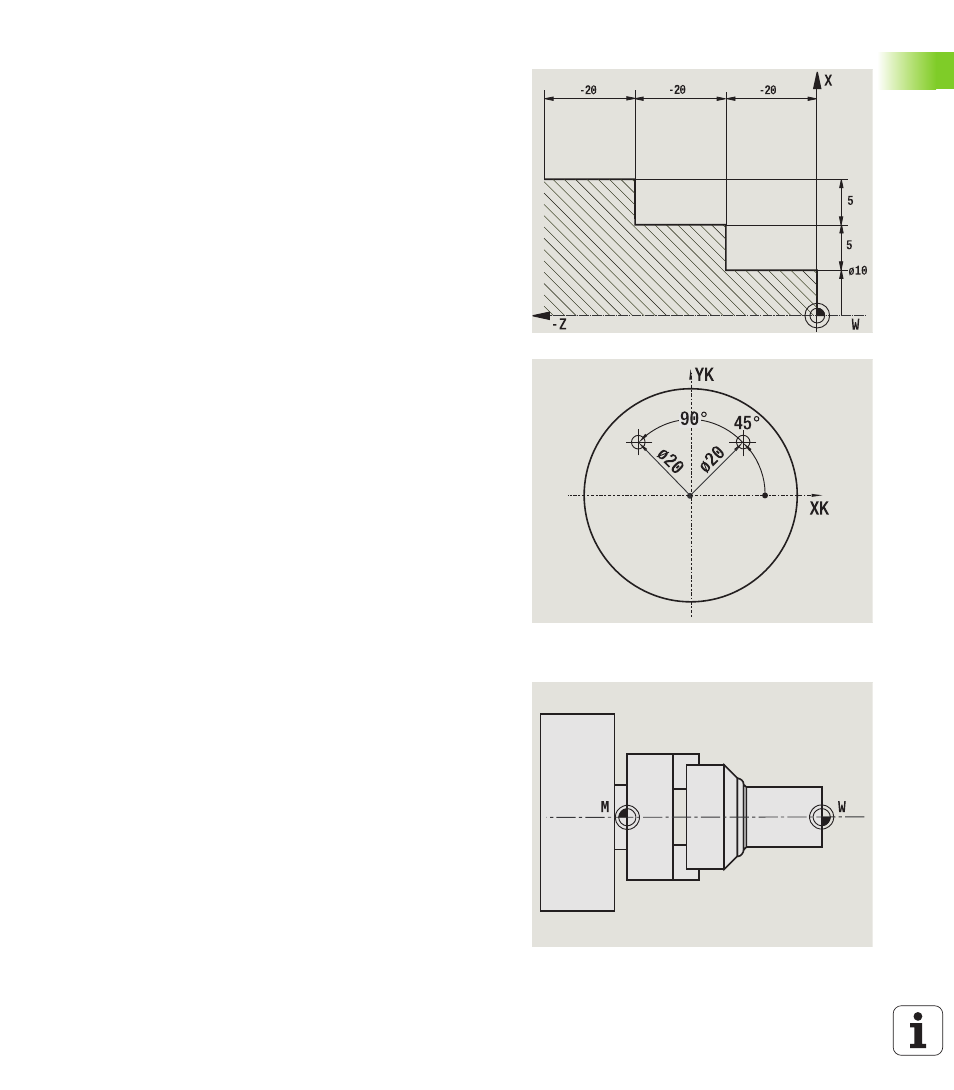

Coordonnées incrémentales
Les coordonnées incrémentales se réfèrent à la dernière position
programmée. Les coordonnées incrémentales indiquent la cote située
entre la dernière position et la suivante. Chaque position sur une pièce
est définie clairement par ses coordonnées incrémentales (voir figure).
Coordonnées polaires
Les positions sur la face frontale ou sur l'enveloppe peuvent être
introduites soit en coordonnées cartésiennes, soit en coordonnées
polaires.
Avec une cotation en coordonnées polaires, une position sur la pièce
est définie d'une manière précise par les indications du diamètre et de
l'angle (voir figure).
Point zéro machine
Le point d'intersection de l'axe X et de l'axe Z est le point zéro
machine
. Sur un tour, il correspond généralement au point
d'intersection de l'axe de broche et de la face de la broche. Il est
désigné par la lettre „M“ (voir figure).
