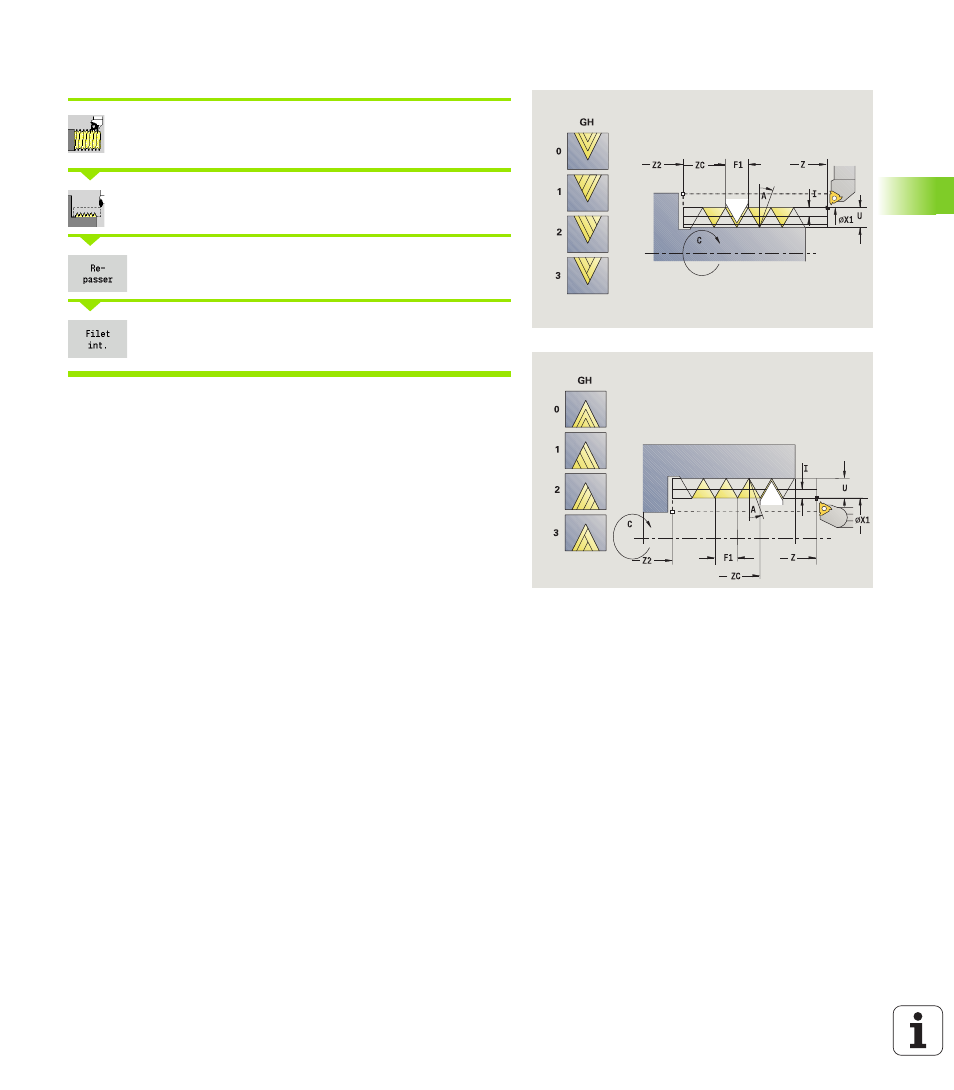

Reprise de filetage (longitudinal)
Sélectionner le filetage
Sélectionner le cycle de filetage
Activer la softkey Repasser
 Act.: Filetage intérieur
 Inact.: Filetage extérieur
Ce cycle optionnel exécute une reprise pour un filetage simple filet. La
pièce ayant été démontée, la CNC PILOT doit retrouver la position
exacte du filet. Pour cela, positionnez la pointe de l'outil au centre d'un
filet et validez ces positions dans les paramètres Angle mesuré et
Position mesurée
(softkey Enreg. position). A partir de ces valeurs,
le cycle calcule l'angle de broche au point de départ.
Cette fonction n'est disponible qu'en mode Manuel.
Paramètres du cycle
X1
Point de départ du filet
Z2 Point final du filet
F1 Pas du filetage (= avance)
U Profondeur de filetage – aucune indication :
 Filetage extérieur : U=0.6134*F1
 Filetage intérieur : U=–0.5413*F1
I Plongée max.
 I<U : première passe avec „I“ – chaque passe suivante :
réduction de la profondeur
 I=U : une passe
 Aucune introduction : calculée à partir de U et F1
C Angle mesuré
ZC Position mesurée
A Angle de prise de passe (plage: –60° < A < 60°, par défaut:
30°)
 A<0 : prise de passe, flanc gauche
 A>0 : prise de passe, flanc droit
R Profondeur de passe restante - seulement avec GV=4 (par
défaut : 1/100 mm)
