HEIDENHAIN CNC PILOT 640
377
5.4 Cr
éer
u
n con
tou
r ICP
Coordonnées polaires
Par défaut, l'introduction est en coordonnées cartésiennes. Avec les
softkeys des coordonnées polaires, vous commutez les différentes
coordonnées en coordonnées polaires.
Pour définir un point, vous pouvez mélanger coordonnées
cartésiennes avec coordonnées polaires.
Données angulaires
Sélectionnez par softkey la valeur angulaire souhaitée.
 Eléments linéaires
 AN
Angle par rapport à Z (AN<=90° – à l'intérieur du quadrant
présélectionné)
 ANn Angle par rapport à l'élément suivant
 ANp Angle par rapport à l'élément précédent

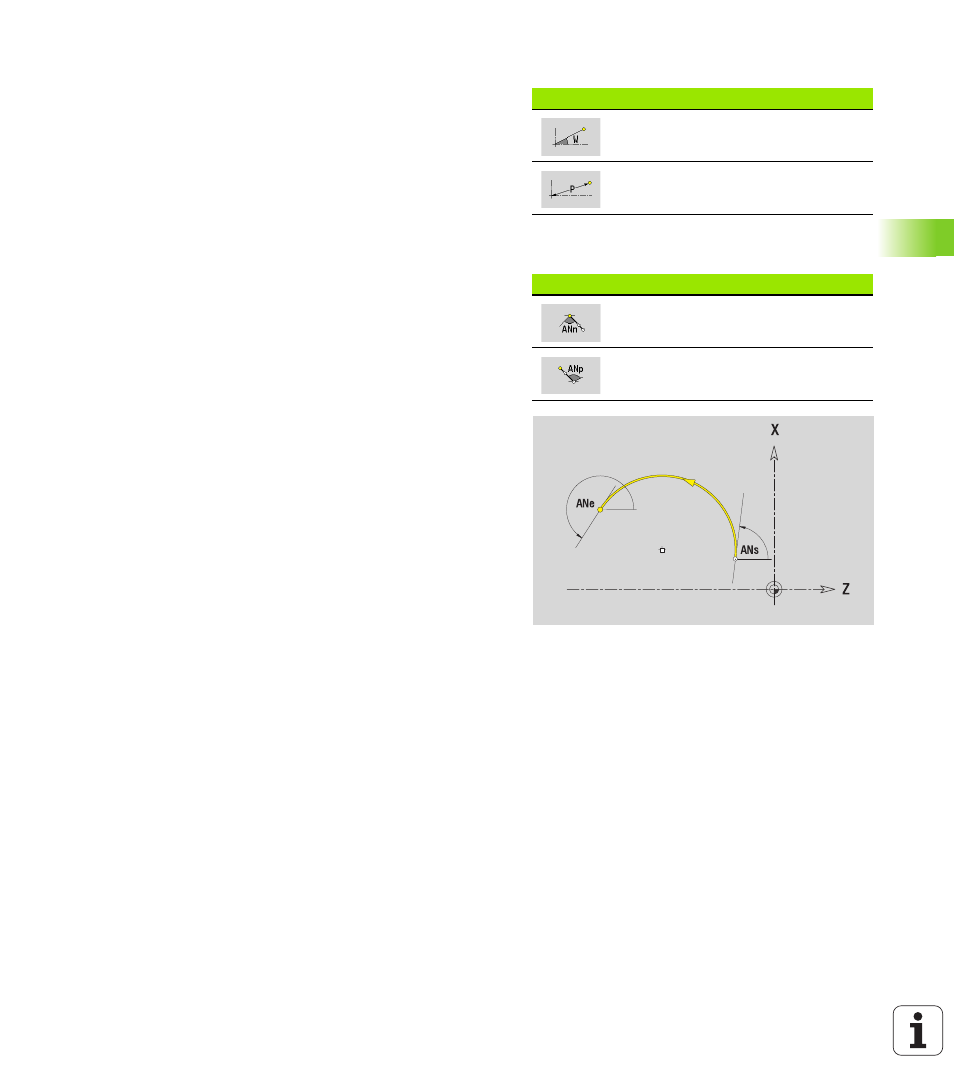

 Arcs de cercle
 ANs
Angle de la tangente au point de départ du cercle
 ANe
Angle de la tangente au point final du cercle
 ANn
Angle par rapport à l'élément suivant
 ANp Angle par rapport à l'élément précédent
Softkeys pour coordonnées polaires
Commute le champ sur introduction
de l'angle W.
Commute le champ sur introduction
du rayon P.
Softkeys pour données angulaires
Angle avec le suivant
Angle avec le précédent
