7.4 Banque de données technologiques
La banque de données technologique gère les données de coupe en
fonction du type d'usinage, de la matière pièce et du matériau de

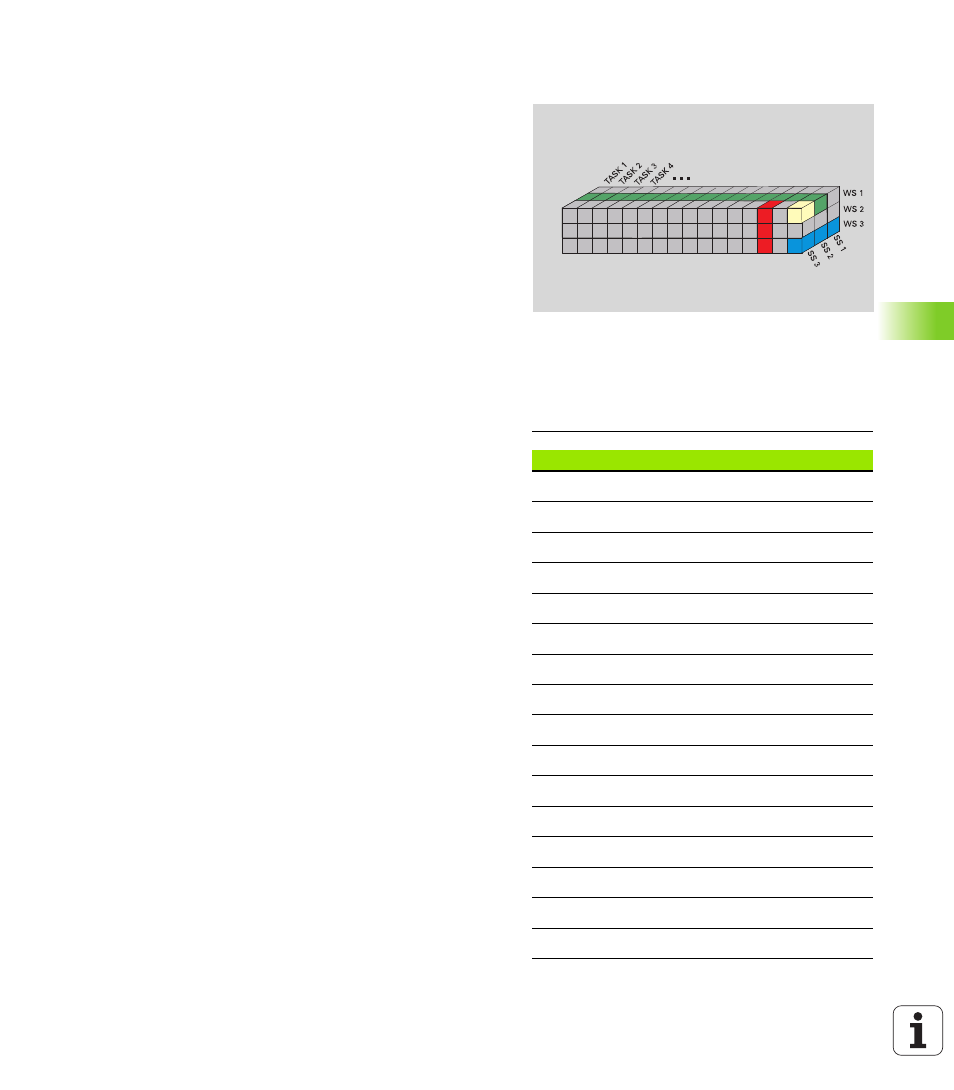

coupe. La figure ci-contre schématise la structure de la banque de
données. Chacun des cubes représente un jeu de données de coupe.
La banque de données technologiques est prévue en standard pour 9
combinaisons matière pièce/matériau de coupe. En option, une
extension à 62 combinaisons de matière pièce/matériau de coupe est
possible
La CNC PILOT détermine les critères de la manière suivante :
 Mode d'usinage :
dans la programmation des cycles (mode
apprentissage), un mode d'usinage est affecté à chaque cycle et à
chaque unité de smart.Turn (voir tableau).
 Matière pièce :
dans la programmation des cycles, la matière pièce
est définie dans le menu TSF, et dans smart.Turn, elle est définie
dans l'en-tête de programme.
 Matériau de coupe : chaque description d'outil contient le matériau
de coupe.
Avec ces trois critères, la CNC PILOT cherche dans un jeu de données
de coupe (en jaune dans l'image) et génère une proposition de
données technologiques.
Significations des abréviations du schéma :
 Task: mode d'usinage
 WS : matière pièce
 SS : matériau de coupe
Modes d'usinage
Pré-perçage non utilisé
Ebauche 2
Finition 3
Filetage (tournage) 4
Gorge de contour 5
Tronçonnage 6
Centrage 9
Perçage 8
Lamage 9
Alésage à l'alésoir non utilisé
Taraudage 11
Fraisage 12
Finition fraisage 13
Ebavurage 14
Graver 15
Tournage de gorges 16
