404
Programmation ICP
5.9 Eléments de cont
our sur la f
a
ce fr
ontale
5.9 Eléments de contour sur la face
frontale
Vous créez des contours de fraisage complexes avec „Eléments de
contour de la face frontale“.
 Modes cycles : contours pour cycles de fraisage ICP axial
 smart.Turn : contours pour usinage avec axe C
Vous cotez les éléments sur la face frontale en cartésien ou en polaire.
La commutation se fait par softkey (voir tableau). Pour définir un point,
vous pouvez mélanger coordonnées cartésiennes et polaires.

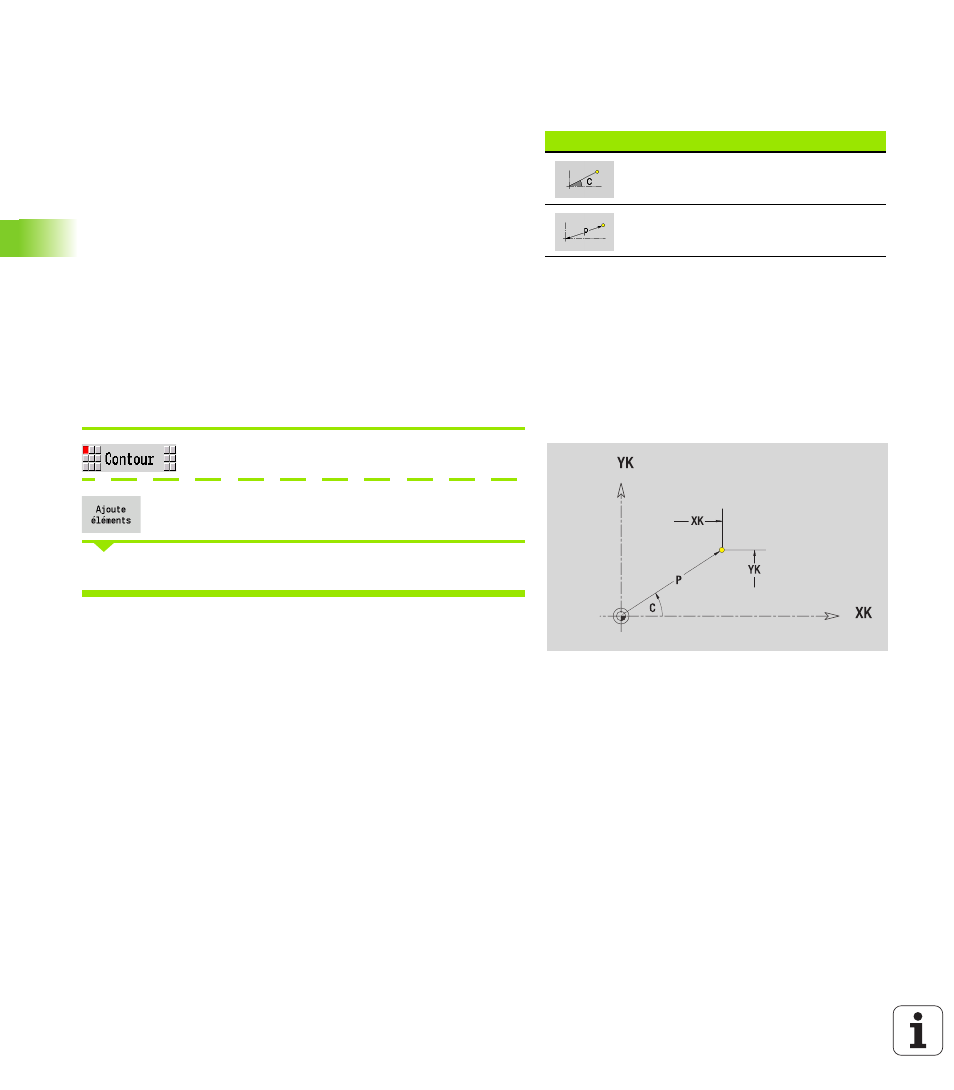

Point de départ contour sur face frontale
Vous introduisez les coordonnées du point de départ et du point
d'arrivée dans le premier élément du contour de tournage.
L'introduction du point de départ n'est possible que dans le premier
élément du contour. Dans les éléments de contour suivants, le point
de départ est calculé à partir de l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
Softkeys pour coordonnées polaires
Commute le champ sur introduction
de l'angle C.
Commute le champ sur introduction
du rayon P.
Paramètres pour définir le point de départ
XKS, YKS Point de départ du contour
C
Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
HC Attributs de fraisage/perçage
 1 : fraisage de contour
 2 : fraisage de poche
 3 : surfaçage
 4 : ébavurage
 5 : gravage
 6 : fraisage de contours et ébavurage
 7 : fraisage de poches et ébavurage
 14 : ne pas usiner.
QF Lieu du fraisage
 0 : sur le contour
 1 : intérieur/gauche
 2 : extérieur/ droite
