HEIDENHAIN CNC PILOT 640
255
4.5 Cy
cles de g
or
g
es

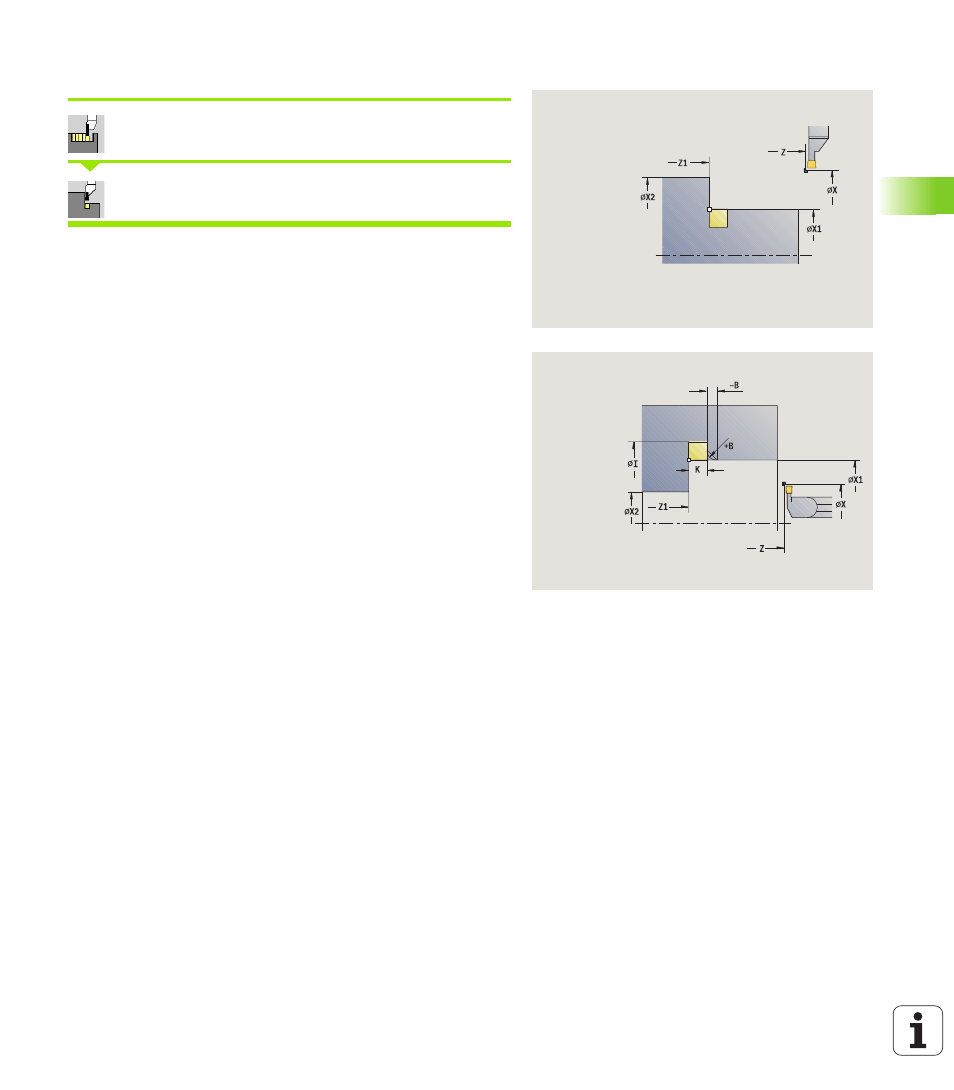

Dégagement de forme U
Sélectionner les cycles de gorges
Sélectionner le dégagement U
Le cycle créé le dégagement de forme U et exécute éventuellement
la finition de l'épaulement. L'usinage est exécuté en plusieurs passes
si la largeur du dégagement est supérieure à la largeur de l'outil. Si la
largeur du tranchant de l'outil n'est pas définie, la largeur du
dégagement
est considérée comme largeur de la dent. Au choix un
chanfrein/arrondi peut être créé.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Coin du contour
X2 Point d'arrivée épaulement
I Diamètre du dégagement
K Largeur du dégagement
B Chanfrein/arrondi
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
