HEIDENHAIN CNC PILOT 640
433
5.13 Cont
ours sur en
v
eloppe dans smar
t.T
u
rn

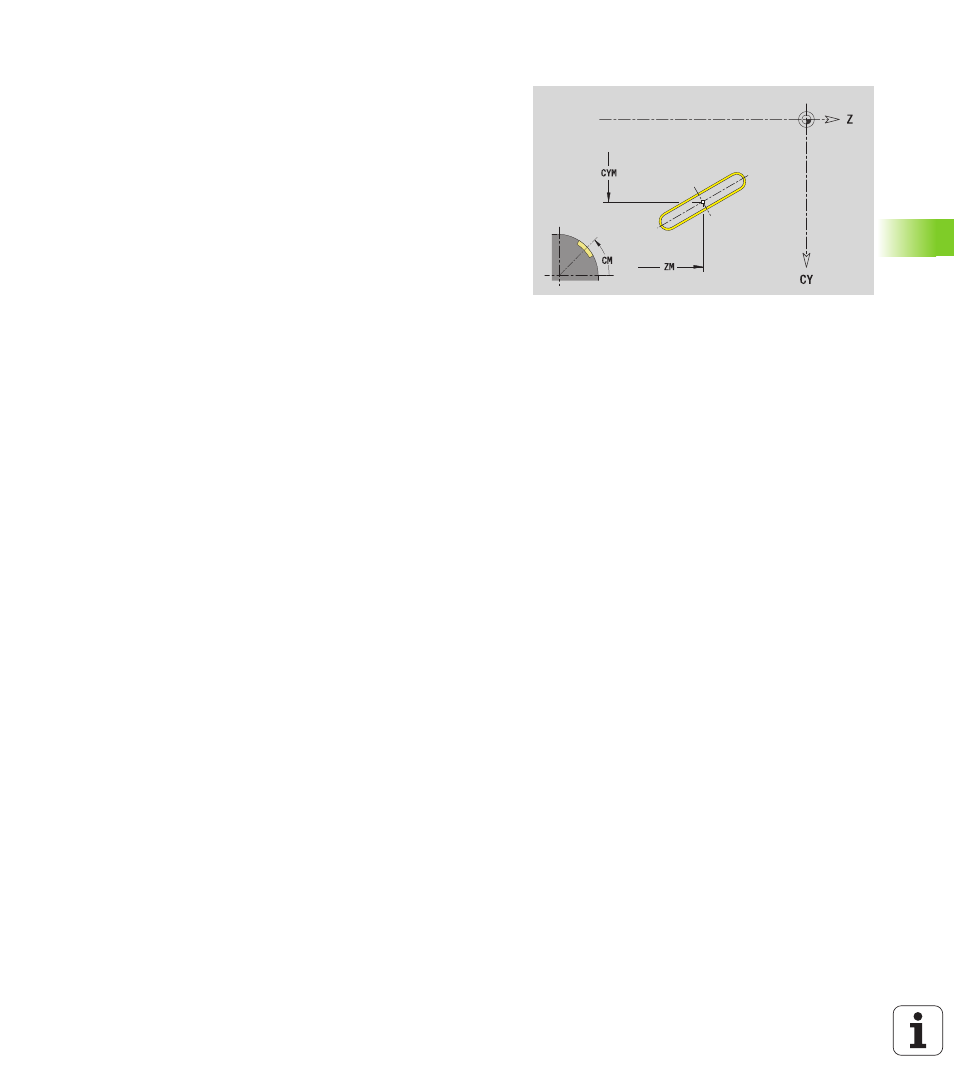

Rainure linéaire sur enveloppe
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section ENVELOPPE avec le paramètre diamètre de
référence. Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G311 avec les paramètres de figure.
 un G309.
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence
Paramètres de la figure
Z
Centre figure
CYM Centre figure en cotation cartésienne (réf. : diamètre XR)
CM
Centre de figure (angle)
A Position angulaire
K Longueur
B Largeur
