270
Mode Teach-in
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments
Mode d'usinage pour l'accès à la banque de données technologiques :
Filetage
Combinaisons de paramètres pour l'angle du cône :
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W
Exécution du cycle
1
calcul de la répartition des passes
2
déplacement jusqu'au point de départ du filetage X1, Z1
3
déplacement en avance d'usinage jusqu'au point final Z2
4 retour en paraxial et plongée pour effectuer le filet suivant
5 répétition de 3...4 pour tous les filets
6 plongée pour la passe suivante en tenant compte de la réduction
de la prof. de passe
et de l'angle de prise de passe A
7 répétition de 3...6, jusqu’à ce que le nombre de filets D et
laprofondeur du filet U soient atteints
8
se positionne en fonction de G14 au point de changement d'outil

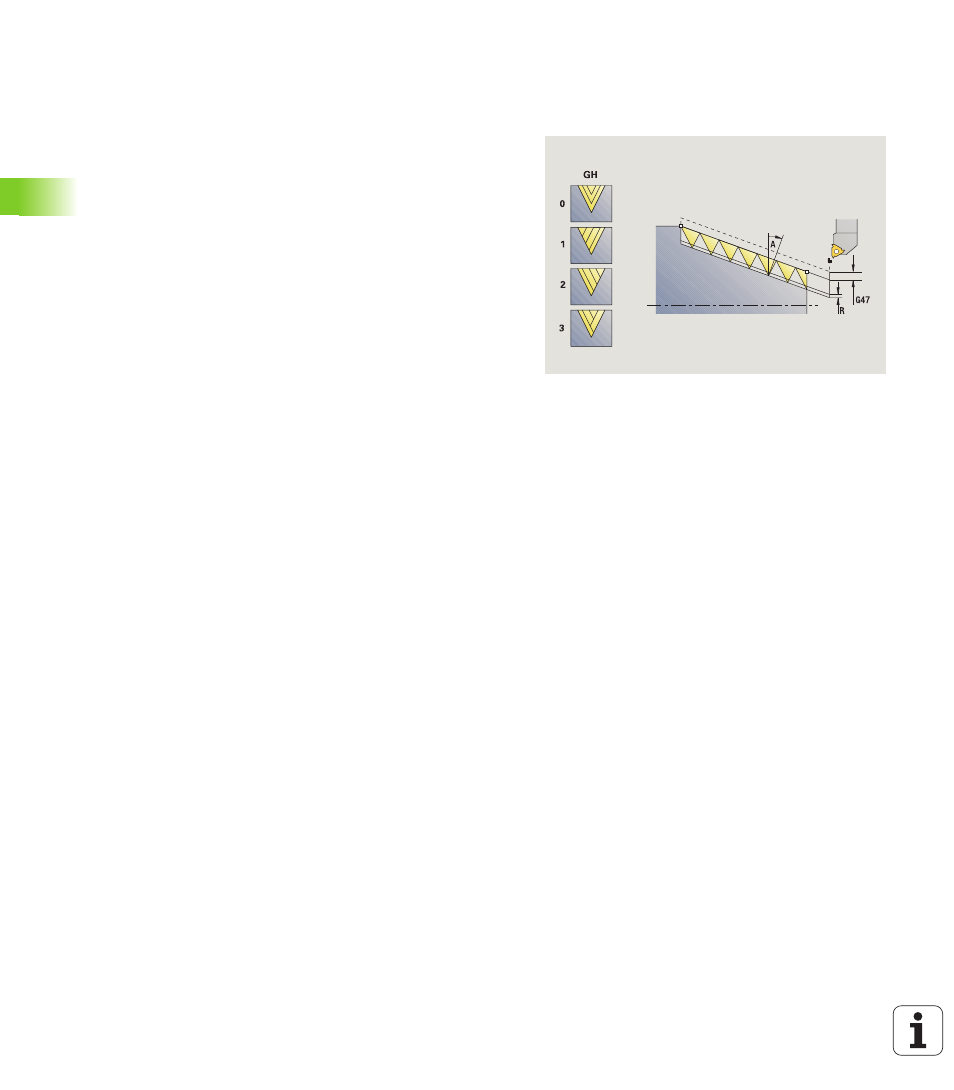

GH Mode de décalage
 0: sans décalage
 1: de la gauche
 2: de la droite
 3: altern. gauche/droite
A Angle de prise de passe (plage: –60° < A < 60°, par défaut:
30°)
 A<0 : prise de passe, flanc gauche
 A>0 : prise de passe, flanc droit
R Profondeur de passe restante - seulement avec GV=4 (par
défaut : 1/100 mm)
E Pas du filet variable (p. ex. pour l'usinage d'une vis
d’extrusion ou une vis transporteuse)
Q Nombre de passes à vide
IC Nombre de passes– la prise de passe est calculée à partir
de IC et U.
Utilisable avec :
 GV=0 : section de copeau constante
 GV=1 : passe constante
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
